RSK-nr enhet: ST
Inlagd: 2018-03-05
RSK-nr enhet: ST

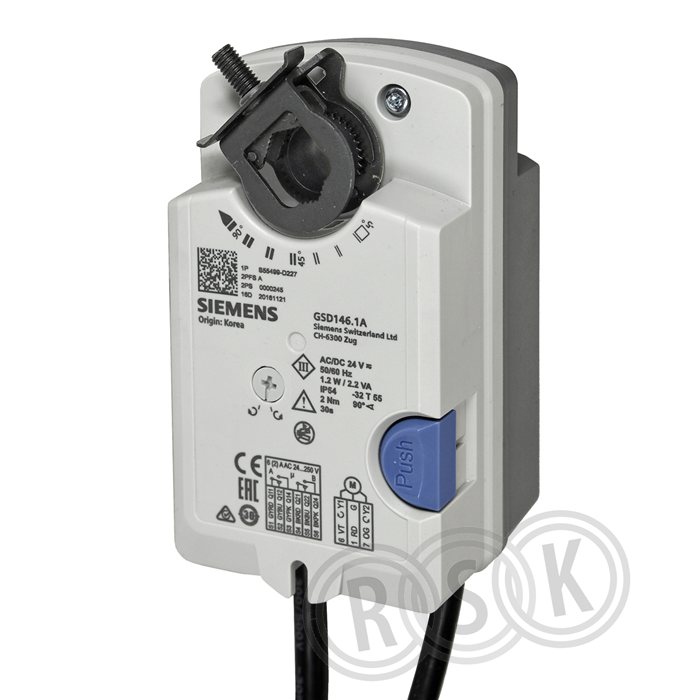

Elektromekaniska spjällställdon med vridande rörelse, 2/3-läges, DC 0...10 V styrning Nominellt vridmoment 2 Nm Matningsspänning AC 24 V/DC 24...48 V eller AC 230 V Med kapsling i plast och fast ansluten kabel 0,9 m För axeldiameter 8...15 mm, fyrkant 6...11 mm, min. axellängd 20 mm
Elektromekaniska spjällställdon med vridande rörelse, 2/3-läges, DC 0...10 V styrning Nominellt vridmoment 2 Nm Matningsspänning AC 24 V/DC 24...48 V eller AC 230 V Med kapsling i plast och fast ansluten kabel 0,9 m För axeldiameter 8...15 mm, fyrkant 6...11 mm, min. axellängd 20 mm
| RSK-nummer | 5364332 |
|---|---|
| Tillverkarens artikelnummer | S55499-D227 |
| GTIN | 7612914107718 |
| Produkt | Spjällställdon |
| Produktnamn | GSD146.1A |
| Dimension | - |
| Storlek | 72x124x63 mm (BxHxD) |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | AC 24 V/DC 24…48 V; 0,5W/1,2W |
| Funktion | 2-/3-läges styrsignal |
| Utförande | 2 Nm, 30 s, 35 dB(A) |
|---|---|
| Färg | vit/grå |
| Ytbehandling | - |
| Material | polykarbonat |
| Standard | IP54 |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D227 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55499-D227 |
|---|
| GTIN | 7612914107718 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55499-D227 |
|---|
| Lämplig för ventil | Nej |
|---|---|
| Lämpling för ventilationsarmatur | Ja |
| Matningsspänning | 24 V AC/DC |
| Styrsignal | 2-punkt |
| Energiförbrukning vid drift | 1,2 W |
| Energiförbrukning vid vila | 500 W |
| Modell/Utförande | Vridande |
| Regleringstyp På/Av | Ja |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Längd anslutningskabel | 0,9 m |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Övrigt |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Nej |
| Hjälpkontakter | Ja |
| Lägesrapportering | Ingen |
| Hjälpkontakter som tillval | Nej |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Nej |
| Gångtid | 30 s |
| Vridmoment | 2 Nm |
| Potentialfri omkopplingskontakt | Ja |
| Självjusterande slaglängd | Nej |
| Max. rotationsvinkel | 90 ° |
| Med säkerhetsfunktion | Nej |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 2,2 VA |
| Tillåten relativ luftfuktighet | 5000 - 95000 % |
| Omgivningstemperatur | -32 - 55 °C |
| Höjd | 122 mm |
| Bredd | 73 mm |
| Djup | 63 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 86 | ||
| Bredd (mm) | 99 | ||
| Höjd (mm) | 188 | ||
| Vikt (kg) | 0,7 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5364331.pdf |
|---|---|
