RSK-nr enhet: ST
Inlagd: 2021-09-14
RSK-nr enhet: ST

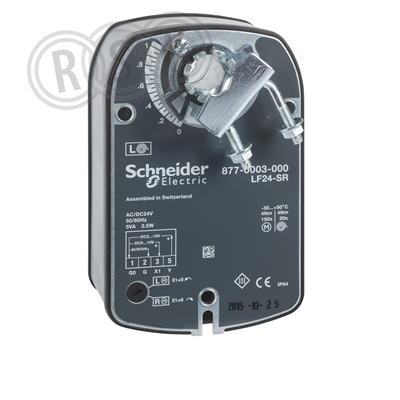

Reglerställdonet LF24-SR med fjäderåtergång 4 Nm är avsedd för manövrering av luftspjäll med upp till ca 0.8 m2 tvärsnittsarea som utför säkerhetsfunktioner såsom t.ex. frys-och rökskydd. För ställdonet kan båda rörelseriktningarna väljas. Fjäderåtergången fungerar som en säkerhetsfunktion om driftspänningen bryts eller störs. Förspänningen kan ställas in för hand. Matningsspänning på 24 Vac/Vdc. Styrning: 0-10 Vdc.
Reglerställdonet LF24-SR med fjäderåtergång 4 Nm är avsedd för manövrering av luftspjäll med upp till ca 0.8 m2 tvärsnittsarea som utför säkerhetsfunktioner såsom t.ex. frys-och rökskydd. För ställdonet kan båda rörelseriktningarna väljas. Fjäderåtergången fungerar som en säkerhetsfunktion om driftspänningen bryts eller störs. Förspänningen kan ställas in för hand. Matningsspänning på 24 Vac/Vdc. Styrning: 0-10 Vdc.
| RSK-nummer | 5393653 |
|---|---|
| Tillverkarens artikelnummer | 8770003000 |
| GTIN | 3606489659318 |
| Produkt | Spjällställdon |
| Produktnamn | LF24-SR |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 4nm, Av/På, 24Vac, 0-10V |
| Funktion | fjäderertur |
| Utförande | - |
|---|---|
| Färg | grå |
| Ytbehandling | - |
| Material | plast/metall |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.se.com/se/sv/product/8770003000 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 8770003000 |
|---|
| GTIN | 3606489659318 |
|---|
| Tillverkarens produktsida | https://www.se.com/se/sv/product/8770003000 |
|---|
| Lämplig för ventil | Nej |
|---|---|
| Lämpling för ventilationsarmatur | Ja |
| Matningsspänning | 24 V AC/DC |
| Styrsignal | 0-10V |
| Energiförbrukning vid drift | 2,5 W |
| Modell/Utförande | Vridande |
| Regleringstyp På/Av | Ja |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Anslutning till avstängningsventil | Ingen |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Typ av säkerhetsfunktion | Fjäder |
| Princip för säkerhetsinställning | Övrigt |
| Automatisk gångavkänning | Nej |
| Inställbar återkopplingssignal | Ja |
| Hjälpkontakter | Nej |
| Lägesrapportering | Ingen |
| Hjälpkontakter som tillval | Nej |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Nej |
| Med mekanisk inställningsindikator | Ja |
| Lämplig för manuell drift | Ja |
| Gångtid | 75 s |
| Vridmoment | 4 Nm |
| Potentialfri omkopplingskontakt | Nej |
| Max. rotationsvinkel | 95 ° |
| Med säkerhetsfunktion | Nej |
| Skyddsnivå (NEMA) | 3 |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 5 VA |
| Tillåten relativ luftfuktighet | 0 - 95 % |
| Omgivningstemperatur | -30 - 50 °C |
| Höjd | 109 mm |
| Bredd | 127 mm |
| Explosionssäker | Nej |
| Material hus/kapsling/stomme | Övrigt |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 3606489659318 | ||
| Förpackningstyp | Ospecificerad förpackning | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 108 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 288 | ||
| Vikt (kg) | 1,52 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
