RSK-nr enhet: ST
Inlagd: 2004-05-11
RSK-nr enhet: ST

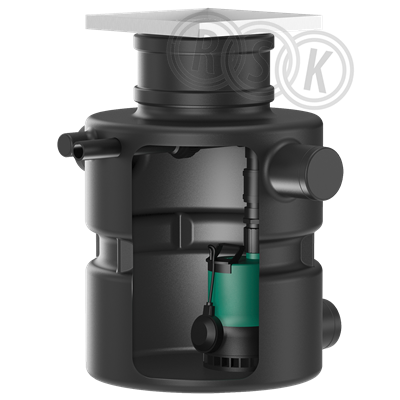

Anslutningsklar pumpstation för installation under markplan eller golv. Komplett med pump TMW 32/8. I leverans ingår backventil, lock med golvbrunn, vattenlås samt klinkerram.
Anslutningsklar pumpstation för installation under markplan eller golv. Komplett med pump TMW 32/8. I leverans ingår backventil, lock med golvbrunn, vattenlås samt klinkerram.
RSK-nummer | 5886956 |
---|---|
Tillverkarens artikelnummer | 2521820 |
GTIN | 4016322705765 |
Produkt | Pumpstation |
Produktnamn | DrainLift Box 32/8 |
Dimension | in 100mm/ ut 40mm |
Storlek | Diameter 500mm |
Tryck/Flöde/Temp | 7m, maxtemp +40°C |
Effekt/Eldata | 1x230V / 50Hz 0,37kW |
Funktion | drän-/avloppsvatten BDT, ej WC |
Utförande | inst. under golv/mark |
---|---|
Färg | svart |
Ytbehandling | - |
Material | komposit/flermaterial |
Standard | - |
Övrig info | - |
Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/2521820 |
RSK flik | 14 Pumpar |
Tillverkarens artikelnummer | 2521820 |
---|
GTIN | 4016322705765 |
---|
Tillverkarens produktsida | https://wilo.com/quick/se/sv/articleNumber/2521820 |
---|
Material pumphus | PP (polypropen) |
---|---|
Materialkvalitet pumphus | PP-GF |
Material impeller/pumphjul | PP (polypropen) |
Materialkvalitet impeller/pumphjul | PP-GF |
Material cistern/tank | Övrigt |
Materialkvalitet cistern/tank | PE-40 |
Volym behållare/tank | 113 l |
Nominellt flöde (BEP) | 6,673 m³/h |
Tryckhöjd (BEP) | 32,4 kPa |
Max. flödeskapacitet | 8,5 m³/h |
Max. statisk höjd | 6,715 m |
Max. arbetstryck | 0,8 bar |
Elanslutning | Kabel |
Märkspänning | 230 - 230 V |
Antal faser | 1 |
Frekvens | 50 Hz |
Märkström | 2,1 A |
Ineffekt per motor (P1) | 0,45 kW |
Axeleffekt per motor (P2) | 0,37 kW |
Nominellt driftläge | S3-25% |
Isolationsklass (IEC) | F |
Varvtal | 2900 1/min (RPM) |
Medietemperatur (kontinuerlig) | 3 - 35 °C |
Omgivningstemperatur | 3 - 35 °C |
Anslutning inloppssida | Övrigt |
Anslutning utloppssida | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) |
Anslutningsdimension utloppssida | Ansl. 32 (1 1/4") |
Utvändig rördiameter anslutning utloppssida | 32 mm |
Tryckklass fläns (flänsborrning) utloppssida | PN 10 |
Anslutningsstandard utloppssida | ISO 7-1 / EN 10226-1 |
Flänsform | Övrigt |
Kapslingsklass (IP) | IP68 |
Bredd | 720 mm |
Djup | 705 mm |
Höjd | 880 mm |
Max. partikelstorlek | 10 mm |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | - | ||
Förpackningstyp | Pall | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | 800 | ||
Bredd (mm) | 600 | ||
Höjd (mm) | 900 | ||
Vikt (kg) | 30 |
Monteringsanvisning | Ladda ner |
---|---|
Snabbguide | - |
Drift & Skötsel | Ladda ner |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | Ladda ner |
Produktblad | - |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | - |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | Ladda ner |
Certifikat | Ladda ner |
Prestandadeklaration (DOP) | Ladda ner |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_3_5886956.pdf |
---|---|
Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_3_5886956.pdf |
Konfigurationsanvisning | https://www.rskdatabasen.se/infoDocs/KONFIG/KONFIG_3_5886956.pdf |
REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_3_5758986.pdf |
Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_3_5886956.pdf |
Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/CEDKL_3_5886956.pdf |
