RSK-nr enhet: ST
Inlagd: 2013-04-18
RSK-nr enhet: ST

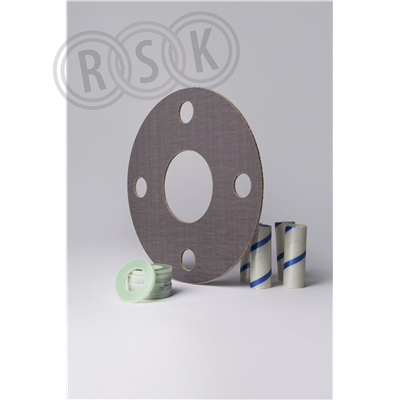

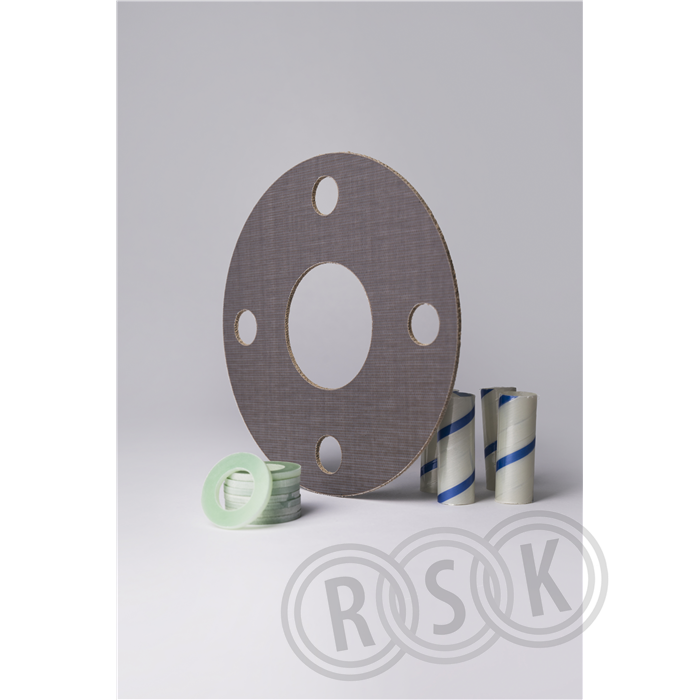

För att isolera sektioner av rörsystem mot krypströmmar och statisk elektricitet används flänsisoleringssatser, vilka har till uppgift att förhindra metallisk kontakt mellan flänsar. För att uppnå största möjliga isolationsförmåga används en Gylon® Style 3510 omstrukturerad PTFE-packning i fullflänsutförande (typ FF) i kombination med isolerhylsor av Mylar runt skruvar tillsammans med isolerbrickor av vävarmerad fenolharts undermuttrar och skruvskallar.
För att isolera sektioner av rörsystem mot krypströmmar och statisk elektricitet används flänsisoleringssatser, vilka har till uppgift att förhindra metallisk kontakt mellan flänsar. För att uppnå största möjliga isolationsförmåga används en Gylon® Style 3510 omstrukturerad PTFE-packning i fullflänsutförande (typ FF) i kombination med isolerhylsor av Mylar runt skruvar tillsammans med isolerbrickor av vävarmerad fenolharts undermuttrar och skruvskallar.
| RSK-nummer | 1505384 |
|---|---|
| Tillverkarens artikelnummer | 3020075 |
| GTIN | - |
| Produkt | Flänsisoleringssats |
| Produktnamn | G3510 DN300 PN16 T=3,2 IS FF |
| Dimension | DN300 |
| Storlek | 460x325x3,2mm(Dy x Di x T) |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | mot krypström/statisk el |
| Utförande | med isolerbrickor & hylsor |
|---|---|
| Färg | flerfärgad |
| Ytbehandling | - |
| Material | gylon/fenolharts/mylar |
| Standard | rörflänsar enligt EN-norm |
| Övrig info | - |
| Tillverkarens produktsida | https://stp.densiq.com |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Material | Övrigt |
|---|---|
| Materialkvalitet | PTFE (polytetrafluoreten) |
| Ring utförande | Massiv |
| Diameter (yttermått) | 460 mm |
| Diameter (innermått) | 325 mm |
| Tjocklek | 3,2 mm |
| Lämplig för gängstorlek metrisk (M) | 26 |
| Antal genomföringar | 12 |
| Med bricka | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 780 | ||
| Bredd (mm) | 170 | ||
| Höjd (mm) | 780 | ||
| Vikt (kg) | 1,9 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_243_1505384.pdf |
|---|---|
