RSK-nr enhet: ST
Inlagd: 2010-08-31
RSK-nr enhet: ST

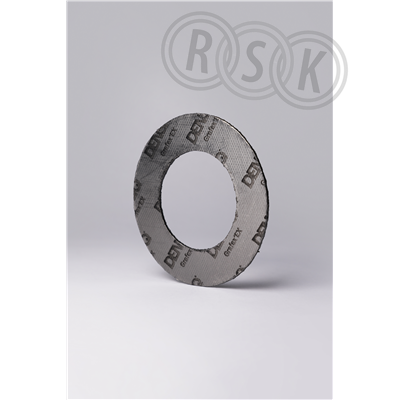

Grafex EX, enligt EN1514-1 standard, är en packning av expanderad grafit med armering av rostfri syrafast sträckmetall. Temperaturområde: -200°C till +550°C i oxiderande atmosfär. +650°C i ånga samt +710°C i avgaser. Max. invändigt tryck: 250 bar generellt. Under idealiska förhållande 600bar
Grafex EX, enligt EN1514-1 standard, är en packning av expanderad grafit med armering av rostfri syrafast sträckmetall. Temperaturområde: -200°C till +550°C i oxiderande atmosfär. +650°C i ånga samt +710°C i avgaser. Max. invändigt tryck: 250 bar generellt. Under idealiska förhållande 600bar
| RSK-nummer | 1505492 |
|---|---|
| Tillverkarens artikelnummer | 274040 |
| GTIN | - |
| Produkt | Flänspackning |
| Produktnamn | GRAFEX EX |
| Dimension | DN40 |
| Storlek | 49x92x1,5mm (di x dy x t) |
| Tryck/Flöde/Temp | PN10-40 |
| Effekt/Eldata | - |
| Funktion | flänspackning |
| Utförande | planpackning |
|---|---|
| Färg | rostfri |
| Ytbehandling | grafit belagd |
| Material | syrafast stål/naturgrafit |
| Standard | AISI 316L, EN 1514-1 IBC |
| Övrig info | sträckmetall armering |
| Tillverkarens produktsida | https://stp.densiq.com |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Grafit renhet | 98 % |
|---|---|
| Densitet | 1,1 g/cm³ |
| Antal inlägg | 1 |
| Material inlägg | Rostfritt stål |
| Tjocklek inlägg | 0,1 mm |
| Utförande inlägg | Perforerad |
| Limmad | Nej |
| Mått enligt | DIN 2690 (RF/FF) |
| Tryckklass fläns (PN) | 10 - 40 |
| Nominell flänsdiameter | DN 40 |
| Diameter (yttermått) | 92 mm |
| Diameter (innermått) | 49 mm |
| Tjocklek | 1,5 mm |
| Fulltätning av ytan | Ja |
| Med fläns | Nej |
| DVGW-kvalitetmärke för gas | Ja |
| DVGW-kvalitetmärke för vatten | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Krympfilm | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 92 | ||
| Bredd (mm) | 92 | ||
| Höjd (mm) | 3 | ||
| Vikt (kg) | 0,1 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_243_1505492.pdf |
|---|---|
