Avaktiverad 2020-12-16
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2008-12-12
RSK-nr enhet: ST

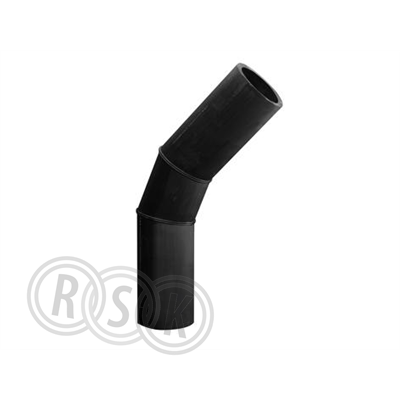

WAVIN PE BÖJ 560/45GR PN10 PE100 LS 7,5gr kapv PN10 / SDR17
WAVIN PE BÖJ 560/45GR PN10 PE100 LS 7,5gr kapv PN10 / SDR17
| RSK-nummer | 2420228 |
|---|---|
| Tillverkarens artikelnummer | 3062646 |
| GTIN | 5708525452995 |
| Produkt | Böj |
| Produktnamn | - |
| Dimension | 560mm x 45° |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | segmentsvetsad |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | PE100 |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 3062646 |
|---|
| GTIN | 5708525452995 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | PE (polyeten) |
|---|---|
| Materialkvalitet anslutning 1 | PE-100 |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | PE (polyeten) |
| Materialkvalitet anslutning 2 | PE-100 |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 45 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 500 |
| Utvändig rördiameter anslutning 1 | 560 mm |
| Godstjocklek anslutning 1 | 33,2 mm |
| Dimension anslutning 2 | DN 500 |
| Utvändig rördiameter anslutning 2 | 560 mm |
| Godstjocklek anslutning 2 | 33,2 mm |
| Längd anslutning 1 | 1034 mm |
| Bygglängd anslutning 1 (Z1) | 1034 mm |
| Längd anslutning 2 | 1034 mm |
| Bygglängd anslutning 2 (Z2) | 1034 mm |
| Medietemperatur (kontinuerlig) | 5 - 40 °C |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Styvhetsklass | Övrigt |
| Standard Dimension Ratio (SDR) | 17 |
| Med packningar | Nej |
| Med skyddslock/-plugg | Ja |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | oförpackat/lösgods | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 1000 | ||
| Bredd (mm) | 840 | ||
| Höjd (mm) | 560 | ||
| Vikt (kg) | 166,972 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
