RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

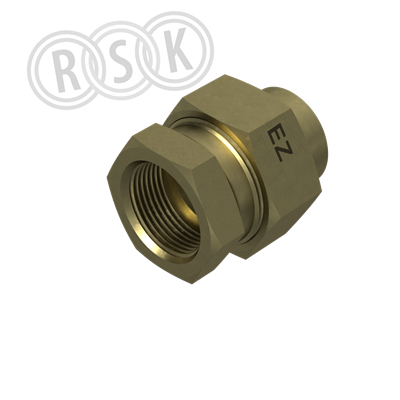

Metallkpl rak cuxinv 76,1xG80 cu x invändig gänga
Metallkpl rak cuxinv 76,1xG80 cu x invändig gänga
| RSK-nummer | 1980960 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7391653809601 |
| Produkt | Rak koppling |
| Produktnamn | Metall |
| Dimension | 76,1mm x G80 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +110°C |
| Effekt/Eldata | - |
| Funktion | lödning, tappvatten/värme/kyla |
| Utförande | muff x invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-härdig mässing/rödgods |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7391653809601 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 3-delad |
| Böjningsvinkel | 0 ° |
| Förminskning | Ja |
| Utvändig rördiameter anslutning 1 | 76,1 mm |
| Anslutning 1 | Lödände |
| Dimension anslutning 2 | Ansl. 80 (3") |
| Utvändig rördiameter anslutning 2 | 87,4 mm |
| Med invändig stoppkant | Ja |
| Längd | 82 mm |
| Längd anslutning 1 | 28 mm |
| Längd anslutning 2 | 24 mm |
| Nyckelvidd | 110 mm |
| Nyckelvidd mutter | 102 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 79 | ||
| Bredd (mm) | 106 | ||
| Höjd (mm) | 114 | ||
| Vikt (kg) | 2,03 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_77_1980960.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564874435-00022 v2.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_77_1980960.pdf |
