Avaktiverad 2025-04-15

Ersättningsartikel saknas

RSK-nr enhet: ST

RSK-Nr: 187 90 60

Fränkische Alpex

Vinkelkoppling

Inlagd: 2011-12-06

RSK-nr enhet: ST

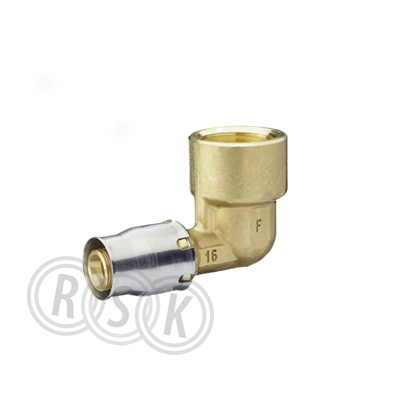

Fränkische Alpex-Plus vinkel 90 ° med övergång till invändig gänga. Krävs ingen pressmaskin då rören endast sticks in och det blir tätt. Krävs särskilt verktyg för kalibrering av rörändar innan instick, samt om rören behöver tas ut igen. Material avzinkningshärdig mässing.

Fränkische Alpex-Plus vinkel 90 ° med övergång till invändig gänga. Krävs ingen pressmaskin då rören endast sticks in och det blir tätt. Krävs särskilt verktyg för kalibrering av rörändar innan instick, samt om rören behöver tas ut igen. Material avzinkningshärdig mässing.

Märkningar

Dokument

Översikt
RSK-nummer1879060
Tillverkarens artikelnummer87320792
GTIN-
ProduktVinkelkoppling
ProduktnamnFränkische Alpex
Dimension20x2,0mm x G15
Storlek-
Tryck/Flöde/TempPN10
Effekt/Eldata-
Funktioninstick för kompositrör
Utförandemuff x invändig gänga
Färg-
Ytbehandling-
Materialavzinkningshärdig mässing
Standard-
Övrig info-
Tillverkarens produktsida http://www.rethermkruge.se/selection#query=1879060
RSK flik04 Plaströr - Tryck
Tillverkarens artikelnummer 87320792
GTIN -
Tillverkarens produktsida http://www.rethermkruge.se/selection#query=1879060
Produktegenskaper

Produktegenskaper

Material anslutning 1 Mässing
Materialkvalitet anslutning 1 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 1 Obehandlad
Ytbehandling anslutning 1 Obehandlad
Material anslutning 2 Mässing
Materialkvalitet anslutning 2 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 2 Obehandlad
Ytbehandling anslutning 2 Obehandlad
Form Böj
Modell/Utförande 1-delad
Böjningsvinkel 90 °
Excentrisk Nej
Systembunden Ja
Utvändig rördiameter anslutning 1 20 mm
Anslutning 1 Instick (Push-koppling)
Dimension anslutning 2 Ansl. 15 (1/2")
Utvändig rördiameter anslutning 2 20 mm
Anslutning 2 Invändig gänga G, cylindrisk (ISO 228-1)
Material tätning EPDM (etenpropengummi)
Med invändig stoppkant Ja
Medietemperatur (kontinuerlig) 0 - 70 °C
Max. arbetstryck vid 20°C (PN) 10 bar
Med packningar Nej
Med skyddslock/-plugg Nej
Med avtappningsventil Nej
Med luftningsventil/avluftare Nej
FM-märkt Nej
LPCB-märkt Nej
ULC-märkt Nej
UL-märkt Nej
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 59
Bredd (mm) 43
Höjd (mm) 26
Vikt (kg) 0,11
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film Ladda ner
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_198_1807950.pdf
Film https://youtu.be/YP2YdZU-iwA
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_198_1879056.pdf
