RSK-nr enhet: ST
Inlagd: 2011-12-01
RSK-nr enhet: ST

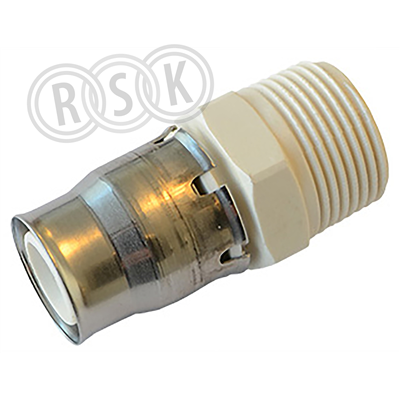

Fränkische Alpex-Plus rak övergång till utvändig gänga. Krävs ingen pressmaskin då rören endast sticks in och det blir tätt. Krävs särskilt verktyg för kalibrering av rörändar innan instick, samt om rören behöver tas ut igen. Material PPSU.
Fränkische Alpex-Plus rak övergång till utvändig gänga. Krävs ingen pressmaskin då rören endast sticks in och det blir tätt. Krävs särskilt verktyg för kalibrering av rörändar innan instick, samt om rören behöver tas ut igen. Material PPSU.
| RSK-nummer | 1879017 |
|---|---|
| Tillverkarens artikelnummer | 88316762 |
| GTIN | - |
| Produkt | Övergångskoppling |
| Produktnamn | Fränkische Alpex |
| Dimension | 16x2,0mm x G15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | instick för kompositrör |
| Utförande | muff x utvändig gänga |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | PPSU |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://www.rethermkruge.se/selection#query=1879017 |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 88316762 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://www.rethermkruge.se/selection#query=1879017 |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 16 mm |
| Anslutning 1 | Instick (Push-koppling) |
| Dimension anslutning 2 | Ansl. 15 (1/2") |
| Utvändig rördiameter anslutning 2 | 16 mm |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Medietemperatur (kontinuerlig) | 0 - 70 °C |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 49 | ||
| Bredd (mm) | 24 | ||
| Höjd (mm) | 22 | ||
| Vikt (kg) | 0,1 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | Ladda ner |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_198_1807950.pdf |
|---|---|
| Film | https://youtu.be/YP2YdZU-iwA |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_198_1879056.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564853116-00014 v2.pdf |
