RSK-nr enhet: ST
Inlagd: 1998-10-29
RSK-nr enhet: ST

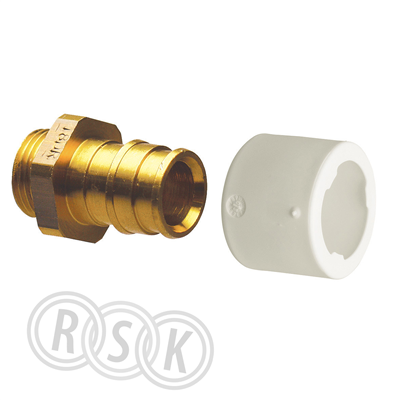

Q&E Koppling med o-ringstätning, för avstick och matning på Q&E-fördelare med utbytbara nipplar. Dimensionen är 15-3/8"utvändig gänga.
Q&E Koppling med o-ringstätning, för avstick och matning på Q&E-fördelare med utbytbara nipplar. Dimensionen är 15-3/8"utvändig gänga.
| RSK-nummer | 1870336 |
|---|---|
| Tillverkarens artikelnummer | 1025880 |
| GTIN | 7331541033688 |
| Produkt | Fördelaradapter |
| Produktnamn | Aqua PLUS Förd.adapter Q&E DR |
| Dimension | 15x2,5mm x G10 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | tappvatten |
| Utförande | med O-ringstätning |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1025880 |
|---|
| GTIN | 7331541033688 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 2-delad |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 12 |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | Ansl. 10 (3/8") |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Huvudsaklig färg rördel | Mässing |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd | 30,3 mm |
| Längd anslutning 1 | 22 mm |
| Bygglängd anslutning 1 (Z1) | 4 mm |
| Längd anslutning 2 | 8,3 mm |
| Bygglängd anslutning 2 (Z2) | 4 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 20 | ||
| Bredd (mm) | 20 | ||
| Höjd (mm) | 30 | ||
| Vikt (kg) | 0,036 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | 06414905262762 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 110 | ||
| Bredd (mm) | 120 | ||
| Höjd (mm) | 20 | ||
| Vikt (kg) | 0,18 | ||
Topp |
|||
| Antal i FP | 200 | ||
| GTIN FP | 06414905262779 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 350 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 150 | ||
| Vikt (kg) | 7,2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_213_1870336.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00066 v5.pdf |
