RSK-nr enhet: ST
Inlagd: 2024-11-12
RSK-nr enhet: ST

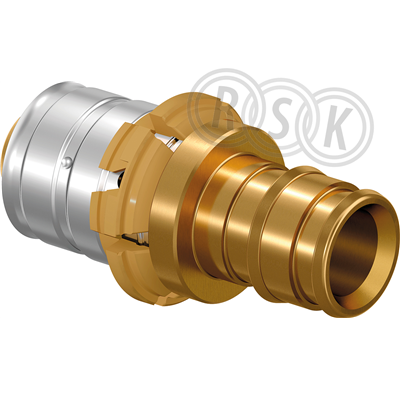

Övergångskoppling att användas vid övergång mellan Uponor Kompositrör och PEX-rör. Q&E ring beställs separat.
Övergångskoppling att användas vid övergång mellan Uponor Kompositrör och PEX-rör. Q&E ring beställs separat.
| RSK-nummer | 1882759 |
|---|---|
| Tillverkarens artikelnummer | 1145698 |
| GTIN | 6414900444804 |
| Produkt | Rak övergångskoppling |
| Produktnamn | Q&E Övergång DR S-Press |
| Dimension | 16x2,2mm x 16x2,0mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN6/PN10 |
| Effekt/Eldata | - |
| Funktion | pressfog/fog tappvatten/värme |
| Utförande | muff x fog |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1145698 |
|---|
| GTIN | 6414900444804 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 12 |
| Utvändig rördiameter anslutning 1 | 16 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | DN 12 |
| Utvändig rördiameter anslutning 2 | 16 mm |
| Anslutning 2 | Klämring |
| Huvudsaklig färg rördel | Mässing |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd | 47 mm |
| Längd anslutning 1 | 26 mm |
| Bygglängd anslutning 1 (Z1) | 4 mm |
| Längd anslutning 2 | 22 mm |
| Bygglängd anslutning 2 (Z2) | 4 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 47 | ||
| Bredd (mm) | 19 | ||
| Höjd (mm) | 19 | ||
| Vikt (kg) | 0,03 | ||
Mellan |
|||
| Antal i FP | 20 | ||
| GTIN FP | 06414900445801 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 167 | ||
| Bredd (mm) | 67 | ||
| Höjd (mm) | 95 | ||
| Vikt (kg) | 0,64 | ||
Mellan2 |
|||
| Antal i FP | 80 | ||
| GTIN FP | 06414900448024 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 277 | ||
| Bredd (mm) | 179 | ||
| Höjd (mm) | 95 | ||
| Vikt (kg) | 2,65 | ||
Topp |
|||
| Antal i FP | 7 680 | ||
| GTIN FP | 06414900446907 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 806 | ||
| Vikt (kg) | 279 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_213_1873321.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00174 v1.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001070.pdf |
