RSK-nr enhet: ST
Inlagd: 2008-12-08
RSK-nr enhet: ST

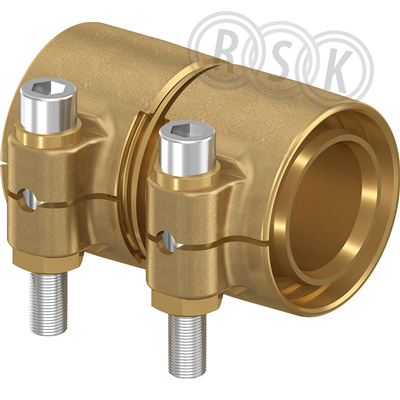

Rak skarvkoppling för PE-Xa rör PN6 i avzinkningshärdig mässing. Insexskruv i rostfritt stål. Dimension 63-110 levereras med föröppnade svep.
Rak skarvkoppling för PE-Xa rör PN6 i avzinkningshärdig mässing. Insexskruv i rostfritt stål. Dimension 63-110 levereras med föröppnade svep.
| RSK-nummer | 2410700 |
|---|---|
| Tillverkarens artikelnummer | 1042987 |
| GTIN | 7331541200851 |
| Produkt | Rak koppling |
| Produktnamn | Wipex Skarvkoppling PN6 |
| Dimension | 110x10mm x 110x10mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN6, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | klämhylsa x klämhylsa |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1042987 |
|---|
| GTIN | 7331541200851 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 100 |
| Utvändig rördiameter anslutning 1 | 110 mm |
| Anslutning 1 | Klämanslutning |
| Dimension anslutning 2 | DN 100 |
| Utvändig rördiameter anslutning 2 | 110 mm |
| Anslutning 2 | Klämanslutning |
| Huvudsaklig färg rördel | Mässing |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd | 166 mm |
| Längd anslutning 1 | 83 mm |
| Bygglängd anslutning 1 (Z1) | 12 mm |
| Längd anslutning 2 | 83 mm |
| Bygglängd anslutning 2 (Z2) | 12 mm |
| Max. arbetstryck vid 20°C (PN) | 6 bar |
| Standard Dimension Ratio (SDR) | 11 |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 06414905400232 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 169 | ||
| Bredd (mm) | 122 | ||
| Höjd (mm) | 142 | ||
| Vikt (kg) | 0,508 | ||
Mellan |
|||
| Antal i FP | 2 | ||
| GTIN FP | 06414905400249 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 272 | ||
| Bredd (mm) | 250 | ||
| Höjd (mm) | 155 | ||
| Vikt (kg) | 1,016 | ||
Topp |
|||
| Antal i FP | 120 | ||
| GTIN FP | 06414905400256 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 800 | ||
| Vikt (kg) | 85,96 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_213_1883173.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00067 v1.pdf |
