RSK-nr enhet: ST

RSK-Nr: 194 69 82

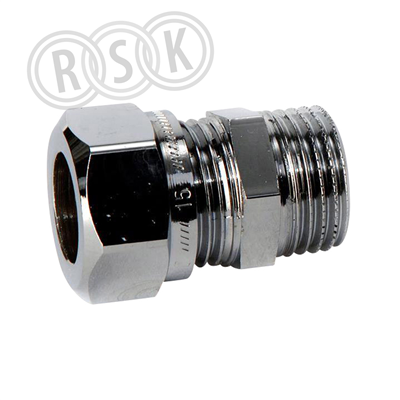

Vatette Rak 22mm x G20

Rak koppling

Inlagd: 2000-02-15

RSK-nr enhet: ST

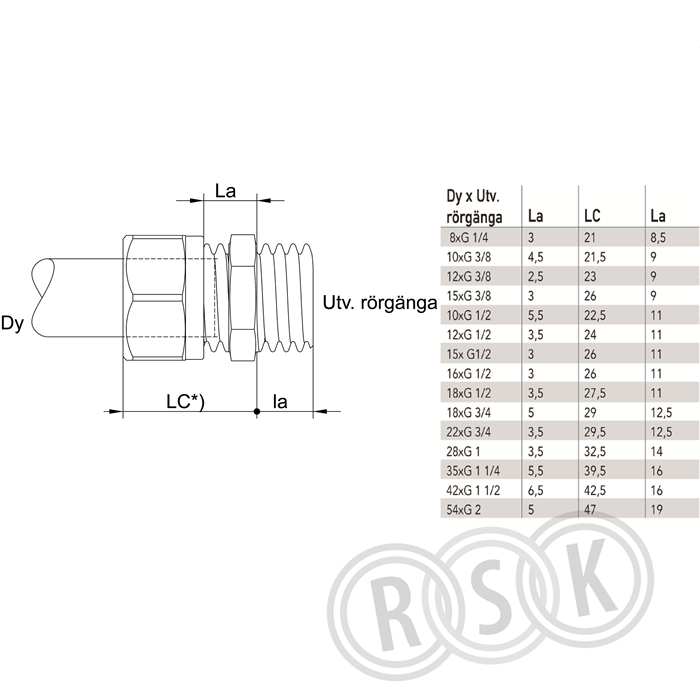

Dy x Utvändig rörgänga. Med plan nippelända.

  • •  Vatette Klämringskoppling består av skruvdel, klämring och mutter
  • •  För kopparrör, rostfria- och elförzinkade stålrör och PEX-rör
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Lättrade rörgängor på raka kopplingar med planända (typ 1136)
  • •  Samtliga produkter med Vatette-ända kan kompletteras med kopplingsset för olika rörtyper
  • •  Vattenberörda delar samt muttrar (märkta med CR) är av typgodkänd avzinkningshärdig mässing

Visa mer

Dy x Utvändig rörgänga. Med plan nippelända.

  • •  Vatette Klämringskoppling består av skruvdel, klämring och mutter
  • •  För kopparrör, rostfria- och elförzinkade stålrör och PEX-rör
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Lättrade rörgängor på raka kopplingar med planända (typ 1136)
  • •  Samtliga produkter med Vatette-ända kan kompletteras med kopplingsset för olika rörtyper
  • •  Vattenberörda delar samt muttrar (märkta med CR) är av typgodkänd avzinkningshärdig mässing

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer1946982
Tillverkarens artikelnummerFG032113620
GTIN7393792006354
ProduktRak koppling
ProduktnamnVatette Rak 22mm x G20
Dimension22mm x G20
Storlek58x39x50
Tryck/Flöde/TempPN16, maxtemp +120°C
Effekt/Eldata-
Funktionklämring tappvatten/värme/kyla
Utförandeklämring x utvändig gänga
Färgkrom
Ytbehandlingförkromad
MaterialAZH-mässing
Standard-
Övrig info-
Tillverkarens produktsida -
RSK flik03 Kopparrör
Tillverkarens artikelnummer FG032113620
GTIN 7393792006354
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Material anslutning 1 Mässing
Materialkvalitet anslutning 1 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 1 Förkromad
Ytbehandling anslutning 1 Obehandlad
Material anslutning 2 Mässing
Materialkvalitet anslutning 2 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 2 Förkromad
Ytbehandling anslutning 2 Obehandlad
Form Rak
Dimension anslutning 1 DN 20
Utvändig rördiameter anslutning 1 22 mm
Anslutning 1 Klämring
Dimension anslutning 2 Ansl. 20 (3/4")
Utvändig rördiameter anslutning 2 20 mm
Anslutning 2 Utvändig gänga G, cylindrisk (ISO 228-1)
Längd 42 mm
Medietemperatur (kontinuerlig) -50 - 120 °C
Max. arbetstryck vid 20°C (PN) 16 bar
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Påse
Förpackningsfunktion -
Palltyp -
Djup (mm) 70
Bredd (mm) 32
Höjd (mm) 32
Vikt (kg) 0,15

Mellan
Antal i FP 5
GTIN FP -
Förpackningstyp Påse
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm) 240
Bredd (mm) 150
Höjd (mm) 35
Vikt (kg) 1,5
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD Ladda ner
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad Ladda ner
Certifikat Ladda ner
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1_1940105.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564419918-00023 v3.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_1_1807254.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1_1940105.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000670.pdf
