RSK-nr enhet: ST

RSK-Nr: 196 50 03

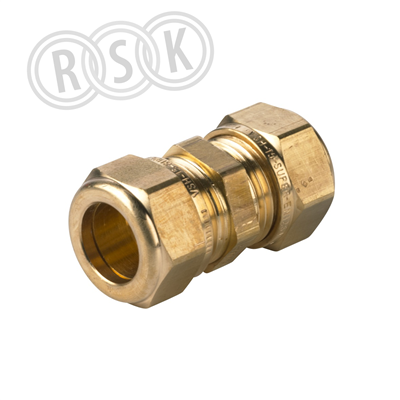

VSH Super D1400

Rak koppling

Inlagd: 1992-06-02

RSK-nr enhet: ST

VSH Super S1200 Rak koppling 15x15, klämring x klämring gul i DZR mässing. Bekväm att installera tack vare breda greppytor på muttrar & hus. Användningsområden enligt nedan, se manual sid 9-15 för specifik information

• Tappvatten
• Värme
• Tryckluft
• Solvärme
• Naturgas
• Vakuum
• Ånga
• Olja (mineral & syntetisk)

$manufacturer\MANU1083\MANU1083.png$

Aalberts Integrated Piping Systems B.V.

Box 498

NL1200AL Hilversum

010-2007700

Skicka e-post till Aalberts IPS

Besök Aalberts IPS hemsida

• Tappvatten
• Värme
• Tryckluft
• Solvärme
• Naturgas
• Vakuum
• Ånga
• Olja (mineral & syntetisk)

Märkningar

Dokument

Monteringsanvisning Ladda ner
Certifikat Ladda ner
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner

Översikt

RSK-nummer	1965003
Tillverkarens artikelnummer	0880143
GTIN	8711985054989
Produkt	Rak koppling
Produktnamn	VSH Super D1400
Dimension	15mm
Storlek	-
Tryck/Flöde/Temp	PN10, temp -35°C till +200°C
Effekt/Eldata	-
Funktion	klämring tappvatten/värme

Utförande	2klämring
Färg	mässing
Ytbehandling	-
Material	AZH-mässing
Standard	-
Övrig info	-
Tillverkarens produktsida	https://aalberts-ips.se/produkt/artikel/1965003
RSK flik	03 Kopparrör

Tillverkarens artikelnummer	0880143

GTIN	8711985054989

Tillverkarens produktsida	https://aalberts-ips.se/produkt/artikel/1965003

Produktegenskaper

Material anslutning 1	Mässing
Materialkvalitet anslutning 1	Mässing CuZn36Pb2As (CW602N)
Ytskydd anslutning 1	Obehandlad
Ytbehandling anslutning 1	Obehandlad
Material anslutning 2	Mässing
Materialkvalitet anslutning 2	Mässing CuZn36Pb2As (CW602N)
Ytskydd anslutning 2	Obehandlad
Ytbehandling anslutning 2	Obehandlad
Form	Rak
Modell/Utförande	1-delad
Förminskning	Nej
Excentrisk	Nej
Systembunden	Ja
Dimension anslutning 1	DN 12
Utvändig rördiameter anslutning 1	15 mm
Anslutning 1	Klämring
Dimension anslutning 2	DN 12
Utvändig rördiameter anslutning 2	15 mm
Anslutning 2	Klämring
Huvudsaklig färg rördel	Mässing
Tryckklass fläns/flänsborrning (PN)	PN 10
Material tätning	Mässing
Med invändig stoppkant	Ja
Dragfast	Ja
Längd	47 mm
Längd anslutning 1	23 mm
Bygglängd anslutning 1 (Z1)	1,5 mm
Längd anslutning 2	23 mm
Bygglängd anslutning 2 (Z2)	1,5 mm
Nyckelvidd	22 mm
Nyckelvidd mutter	24 mm
Medietemperatur (kontinuerlig)	-35 - 200 °C
Max. arbetstryck vid 20°C (PN)	10 bar
Med packningar	Nej
Med skyddslock/-plugg	Nej
Med anslutningsindikering	Nej
Med avtappningsventil	Nej
Med luftningsventil/avluftare	Nej
FM-märkt	Nej
LPCB-märkt	Nej
ULC-märkt	Nej
UL-märkt	Nej
VdS-märkt	Nej
DVGW-kvalitetmärke för gas	Nej
DVGW-kvalitetmärke för vatten	Nej
Certifierad enligt NF 545	Nej
Certifierad enligt KIWA [NL]	Nej
QA-märkt gas	Ja
KOMO-certifierad	Nej
Gastec QA - AR 214 (H2)	Ja

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.

Logga in

Märkningar

{{approval.ApprovalName}} Visa historik Dölj historik * {{history.DateString}} {{history.HistoryText}}

Förpackningsinformation

Bas
Antal i FP	1
GTIN FP	-
Förpackningstyp	Oförpackad
Förpackningsfunktion	-
Palltyp	-
Djup (mm)	47
Bredd (mm)	27
Höjd (mm)	24
Vikt (kg)	0,088
Mellan
Antal i FP	10
GTIN FP	-
Förpackningstyp	Påse
Förpackningsfunktion	-
Ingående GTIN FP	-
Palltyp	-
Antalet inneliggande GTIN FP
Djup (mm)	175
Bredd (mm)	135
Höjd (mm)	24
Vikt (kg)	0,87
Topp
Antal i FP	150
GTIN FP	-
Förpackningstyp	Låda
Förpackningsfunktion	-
Ingående GTIN FP	-
Palltyp	-
Antalet inneliggande GTIN FP
Djup (mm)	318
Bredd (mm)	215
Höjd (mm)	112
Vikt (kg)	13,05

Dokument

Dokumentlänkar

Monteringsanvisning	Ladda ner
Snabbguide	-
Drift & Skötsel	-
Tillverkarens garantiåtagande	-
Manual	Ladda ner
Konfigurationsanvisning	-
Produktblad	-
Sortimentskatalog	-
Film	-
Byggvarudeklaration	Ladda ner
InstallationsBVD	-
Säkerhetsdatablad	-
Säkerhetsinstruktion	-
REACH-informationsblad	Ladda ner
Certifikat	Ladda ner
Prestandadeklaration (DOP)	-
EU-försäkran (DoC)	-
Energimärkningsetikett	-
Energimärkningsetikett (PNG)	-
Nästlad energimärkningsetikett	-
Produktblad energimärkning	-
Miljövarudeklaration ISO14025/EN15804 (EPD)	Ladda ner
Ritning	-
Reservdelslista	-
Roterande bild	-

Monteringsanvisning	https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1965003.pdf
Manual	https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1880090.pdf
Byggvarudeklaration	https://www.rskdatabasen.se/infoDocs/BVD/BVD_1083_1965001.pdf
REACH-informationsblad	https://www.rskdatabasen.se/infoDocs/REACH/REACH_1083_1965003.pdf
Certifikat	https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_1965003.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD)	https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_1880090.pdf
