RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST
Cylindrisk gänga.
Cylindrisk gänga.
| RSK-nummer | 1892371 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 5050027071809 |

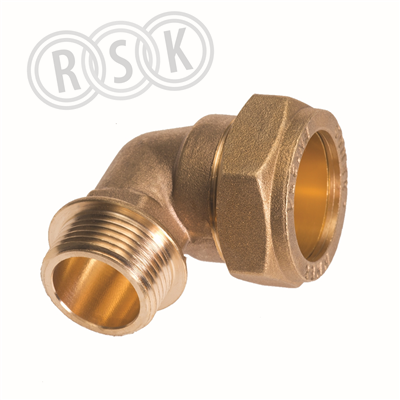

| Produkt | Vinkelkoppling |
| Produktnamn | Conex 402 |
| Dimension | 12mm x G10 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +100°C |
| Effekt/Eldata | - |
| Funktion | klämring tappvatten/värme/luft |
| Utförande | klämring x utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://conexbanninger.com/NE/search.php?brands_id=116 |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 5050027071809 |
|---|
| Tillverkarens produktsida | http://conexbanninger.com/NE/search.php?brands_id=116 |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 12 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | 3/8" (10) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Material tätning | Mässing |
| Med invändig stoppkant | Ja |
| Medietemperatur (kontinuerlig) | 0 - 100 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5050027071809 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 31 | ||
| Bredd (mm) | 22 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,053 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 5050027071823 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 130 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 22 | ||
| Vikt (kg) | 0,526 | ||
Topp |
|||
| Antal i FP | 250 | ||
| GTIN FP | 5050027071885 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 295 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 195 | ||
| Vikt (kg) | 13,4 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1125_1900828.pdf |
|---|---|
| RSK-nummer | 1892371 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 5050027071809 |
| Produkt | Vinkelkoppling |
| Produktnamn | Conex 402 |
| Dimension | 12mm x G10 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +100°C |
| Effekt/Eldata | - |
| Funktion | klämring tappvatten/värme/luft |
| Utförande | klämring x utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://conexbanninger.com/NE/search.php?brands_id=116 |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 5050027071809 |
|---|
| Tillverkarens produktsida | http://conexbanninger.com/NE/search.php?brands_id=116 |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 12 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | 3/8" (10) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Material tätning | Mässing |
| Med invändig stoppkant | Ja |
| Medietemperatur (kontinuerlig) | 0 - 100 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5050027071809 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 31 | ||
| Bredd (mm) | 22 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,053 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 5050027071823 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 130 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 22 | ||
| Vikt (kg) | 0,526 | ||
Topp |
|||
| Antal i FP | 250 | ||
| GTIN FP | 5050027071885 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 295 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 195 | ||
| Vikt (kg) | 13,4 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1125_1900828.pdf |
|---|---|
|
|
