RSK-nr enhet: ST

RSK-Nr: 189 28 84

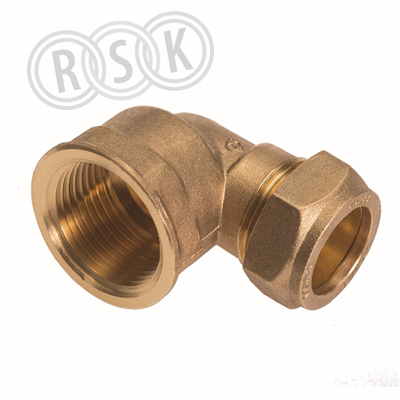

Conex 403

Vinkelkoppling

Inlagd: 1985-01-18

RSK-nr enhet: ST

Märkningar

Dokument

Översikt
RSK-nummer1892884
Tillverkarens artikelnummer-
GTIN5050027074602
ProduktVinkelkoppling
ProduktnamnConex 403
Dimension22mm x G20 x 90°
Storlek-
Tryck/Flöde/TempPN16, maxtemp +100°C
Effekt/Eldata-
Funktionklämring tappvatten/värme/luft
Utförandeklämring x invändig gänga
Färgmässing
Ytbehandling-
MaterialAZH-mässing
Standard-
Övrig info-
Tillverkarens produktsida http://conexbanninger.com/NE/search.php?brands_id=139
RSK flik03 Kopparrör
Tillverkarens artikelnummer -
GTIN 5050027074602
Tillverkarens produktsida http://conexbanninger.com/NE/search.php?brands_id=139
Produktegenskaper

Produktegenskaper

Material anslutning 1 Mässing
Materialkvalitet anslutning 1 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 1 Obehandlad
Ytbehandling anslutning 1 Obehandlad
Material anslutning 2 Mässing
Materialkvalitet anslutning 2 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 2 Obehandlad
Ytbehandling anslutning 2 Obehandlad
Form Böj
Böjningsvinkel 90 °
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Utvändig rördiameter anslutning 1 22 mm
Godstjocklek anslutning 1 22 mm
Anslutning 1 Klämring
Dimension anslutning 2 Ansl. 20 (3/4")
Anslutning 2 Invändig gänga G, cylindrisk (ISO 228-1)
Material tätning Mässing
Med invändig stoppkant Ja
Medietemperatur (kontinuerlig) 0 - 100 °C
Max. arbetstryck vid 20°C (PN) 16 bar
Med packningar Nej
Med skyddslock/-plugg Nej
Med avtappningsventil Nej
Med luftningsventil/avluftare Nej
FM-märkt Nej
LPCB-märkt Nej
ULC-märkt Nej
UL-märkt Nej
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP 5050027074602
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 43
Bredd (mm) 37
Höjd (mm) 72
Vikt (kg) 0,133

Mellan
Antal i FP 10
GTIN FP 5050027074626
Förpackningstyp Påse
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm) 180
Bredd (mm) 160
Höjd (mm) 37
Vikt (kg) 1,328

Topp
Antal i FP 100
GTIN FP 5050027074688
Förpackningstyp Låda
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm) 295
Bredd (mm) 195
Höjd (mm) 195
Vikt (kg) 13,5
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1125_1900828.pdf
