RSK-nr enhet: ST

RSK-Nr: 850 51 54

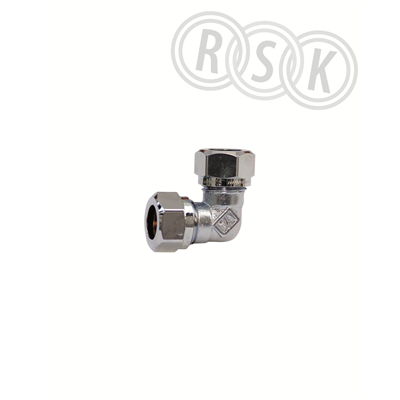

Vatette Vinkel 22x15mm

Vinkelkoppling

Inlagd: 2022-02-07

RSK-nr enhet: ST

VA 1139

  • •  Vatette Klämringskoppling består av skruvdel, klämring och mutter
  • •  För kopparrör, rostfria- och elförzinkade stålrör och PEX-rör
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Lättrade rörgängor på raka kopplingar med planända (typ 1136)
  • •  Samtliga produkter med Vatette-ända kan kompletteras med kopplingsset för olika rörtyper
  • •  Vattenberörda delar samt muttrar (märkta med CR) är av typgodkänd avzinkningshärdig mässing

VA 1139

  • •  Vatette Klämringskoppling består av skruvdel, klämring och mutter
  • •  För kopparrör, rostfria- och elförzinkade stålrör och PEX-rör
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Lättrade rörgängor på raka kopplingar med planända (typ 1136)
  • •  Samtliga produkter med Vatette-ända kan kompletteras med kopplingsset för olika rörtyper
  • •  Vattenberörda delar samt muttrar (märkta med CR) är av typgodkänd avzinkningshärdig mässing

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer8505154
Tillverkarens artikelnummerFG034110520
GTIN7391530077284
ProduktVinkelkoppling
ProduktnamnVatette Vinkel 22x15mm
Dimension22x15mm x 90°
Storlek50x48x35
Tryck/Flöde/TempPN16, maxtemp +120°C
Effekt/Eldata-
Funktionklämring tappvatten/värme/kyla
Utförande2klämring
Färggul
Ytbehandlingförkromad
Materialavzinkningshärdig mässing (CR)
Standard-
Övrig info-
Tillverkarens produktsida -
RSK flik24 Sanitetsarmatur/-utrustning
Tillverkarens artikelnummer FG034110520
GTIN 7391530077284
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Material anslutning 1 Mässing
Materialkvalitet anslutning 1 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 1 Förkromad
Böjningsvinkel 90 °
Dimension anslutning 1 DN 20
Utvändig rördiameter anslutning 1 22 mm
Anslutning 1 Utvändig gänga M, metrisk
Dimension anslutning 2 1/2" (15)
Utvändig rördiameter anslutning 2 15 mm
Anslutning 2 Utvändig gänga G, cylindrisk (ISO 228-1)
Medietemperatur (kontinuerlig) -50 - 120 °C
Max. arbetstryck vid 20°C (PN) 16 bar
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 10
GTIN FP -
Förpackningstyp Påse
Förpackningsfunktion -
Palltyp -
Djup (mm) 195
Bredd (mm) 148
Höjd (mm) 35
Vikt (kg) 0,848

Mellan
Antal i FP 50
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm) 285
Bredd (mm) 195
Höjd (mm) 105
Vikt (kg) 4,24
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD)
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1_8505154.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_1_1807254.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000670.pdf
