RSK-nr enhet: ST

RSK-Nr: 194 02 90

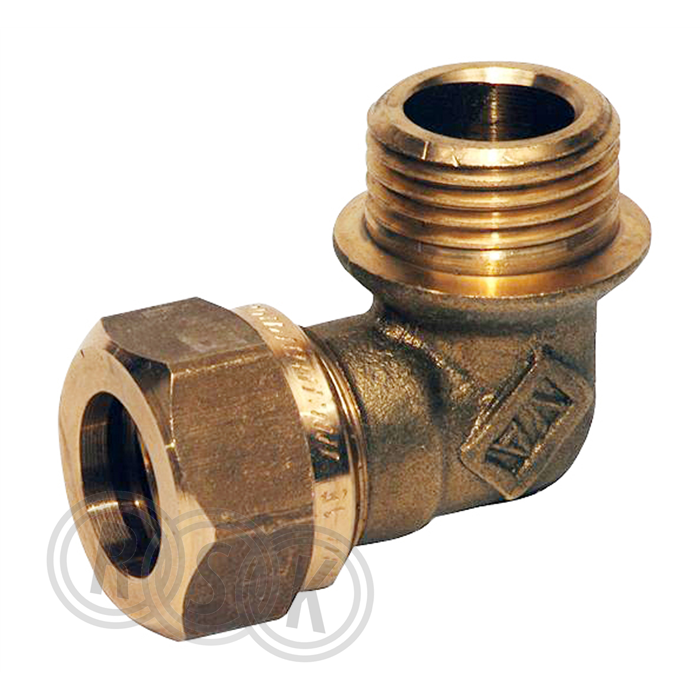

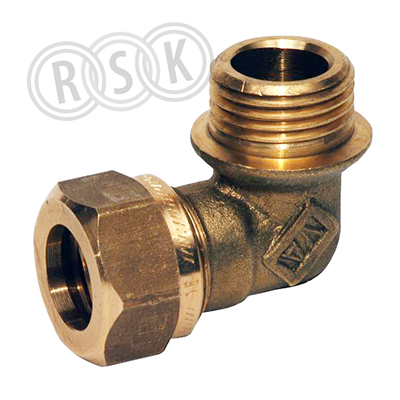

Vatette Vinkel 35xG25

Vinkelkoppling

Inlagd: 2001-12-11

RSK-nr enhet: ST

Dy x Utvändig rörgänga. Med plan nippelända.

  • •  Vatette Klämringskoppling består av skruvdel, klämring och mutter
  • •  För kopparrör, rostfria- och elförzinkade stålrör och PEX-rör
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Lättrade rörgängor på raka kopplingar med planända (typ 1136)
  • •  Samtliga produkter med Vatette-ända kan kompletteras med kopplingsset för olika rörtyper
  • •  Vattenberörda delar samt muttrar (märkta med CR) är av typgodkänd avzinkningshärdig mässing

Visa mer

Dy x Utvändig rörgänga. Med plan nippelända.

  • •  Vatette Klämringskoppling består av skruvdel, klämring och mutter
  • •  För kopparrör, rostfria- och elförzinkade stålrör och PEX-rör
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Lättrade rörgängor på raka kopplingar med planända (typ 1136)
  • •  Samtliga produkter med Vatette-ända kan kompletteras med kopplingsset för olika rörtyper
  • •  Vattenberörda delar samt muttrar (märkta med CR) är av typgodkänd avzinkningshärdig mässing

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer1940290
Tillverkarens artikelnummerFG0351837
GTIN7393792008068
ProduktVinkelkoppling
ProduktnamnVatette Vinkel 35xG25
Dimension35xG25
Storlek195x148x21
Tryck/Flöde/Temp-
Effekt/Eldata-
Funktion-
Utförandeutvändig gänga
Färg-
Ytbehandling-
Material-
Standard-
Övrig info-
Tillverkarens produktsida -
RSK flik03 Kopparrör
Tillverkarens artikelnummer FG0351837
GTIN 7393792008068
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Material anslutning 1 Mässing
Materialkvalitet anslutning 1 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 1 Obehandlad
Ytbehandling anslutning 1 Obehandlad
Material anslutning 2 Mässing
Materialkvalitet anslutning 2 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 2 Obehandlad
Ytbehandling anslutning 2 Obehandlad
Form Vinkel/Böj
Böjningsvinkel 90 °
Dimension anslutning 1 DN 32
Utvändig rördiameter anslutning 1 35 mm
Anslutning 1 Klämring
Dimension anslutning 2 Ansl. 25 (1")
Utvändig rördiameter anslutning 2 25 mm
Anslutning 2 Utvändig gänga G, cylindrisk (ISO 228-1)
Medietemperatur (kontinuerlig) -50 - 120 °C
Max. arbetstryck vid 20°C (PN) 16 bar
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 5
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Palltyp -
Djup (mm) 195
Bredd (mm) 148
Höjd (mm) 105
Vikt (kg) 1,72

Mellan
Antal i FP 5
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm)
Bredd (mm)
Höjd (mm)
Vikt (kg)
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad
Certifikat
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD)
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1_1940105.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_1_1940105.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564419918-00006 v6.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_1_1807254.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1_1940105.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000670.pdf
