RSK-nr enhet: ST

RSK-Nr: 187 38 22

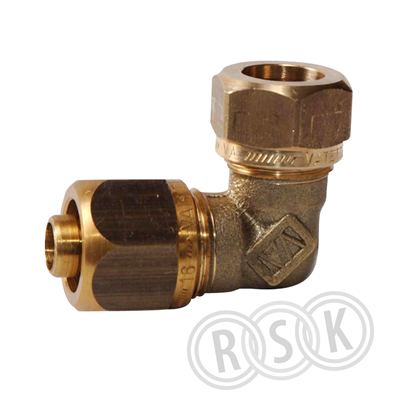

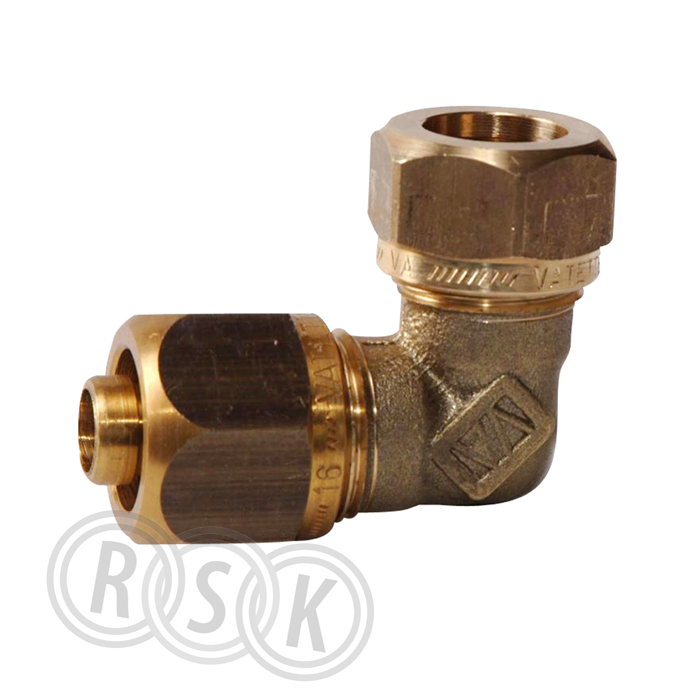

Vatette Vinkelövergång 16x15mm

Vinkelövergång

Inlagd: 2004-04-21

RSK-nr enhet: ST

Övergångskoppling vinkel VA2139. För övergångar från PEX, Alu-PEX, PEM eller PB-rör till Kopparrör.

  • •  Korta byggmått och insticksdjup ger enklare installation i trånga utrymmen såsom kopplingsskåp, slitsar och schakt
  • •  Titthål visar att röret är i botten
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Mutter och klämhylsa ansluts mot Vatettes kopplingar, kulventiler, fördelare och fullflödesventiler.
  • •  Förmonterade övergångskopplingar plast x koppar finns också i sortimentet

Visa mer

Övergångskoppling vinkel VA2139. För övergångar från PEX, Alu-PEX, PEM eller PB-rör till Kopparrör.

  • •  Korta byggmått och insticksdjup ger enklare installation i trånga utrymmen såsom kopplingsskåp, slitsar och schakt
  • •  Titthål visar att röret är i botten
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Mutter och klämhylsa ansluts mot Vatettes kopplingar, kulventiler, fördelare och fullflödesventiler.
  • •  Förmonterade övergångskopplingar plast x koppar finns också i sortimentet

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer1873822
Tillverkarens artikelnummerFG0440605
GTIN7393792009607
ProduktVinkelövergång
ProduktnamnVatette Vinkelövergång 16x15mm
Dimension16x15mm x 90°
Storlek58x39x50
Tryck/Flöde/TempPN16, temp max +95°C
Effekt/Eldata-
Funktionklämring tappvatten/värme/kyla
Utförandeplast klämring x klämring
Färgmässing
Ytbehandling-
MaterialAZH-mässing
Standard-
Övrig infoPEX, Alu-PEX, PEM, PB x Cu
Tillverkarens produktsida -
RSK flik04 Plaströr - Tryck
Tillverkarens artikelnummer FG0440605
GTIN 7393792009607
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Material anslutning 1 Mässing
Materialkvalitet anslutning 1 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 1 Obehandlad
Ytbehandling anslutning 1 Obehandlad
Material anslutning 2 Mässing
Materialkvalitet anslutning 2 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 2 Obehandlad
Ytbehandling anslutning 2 Obehandlad
Form Vinkel/Böj
Böjningsvinkel 90 °
Dimension anslutning 1 DN 15
Utvändig rördiameter anslutning 1 16 mm
Anslutning 1 Klämring
Dimension anslutning 2 DN 15
Utvändig rördiameter anslutning 2 15 mm
Anslutning 2 Klämring
Max. arbetstryck vid 20°C (PN) 16 bar
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 10
GTIN FP -
Förpackningstyp Påse
Förpackningsfunktion -
Palltyp -
Djup (mm) 290
Bredd (mm) 195
Höjd (mm) 20
Vikt (kg) 1,21

Mellan
Antal i FP 50
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm) 290
Bredd (mm) 195
Höjd (mm) 100
Vikt (kg) 6,04
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad
Certifikat
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1_1873822.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564419918-00100 v6.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_1_1807254.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1_1873800.pdf
