RSK-nr enhet: ST

RSK-Nr: 194 17 23

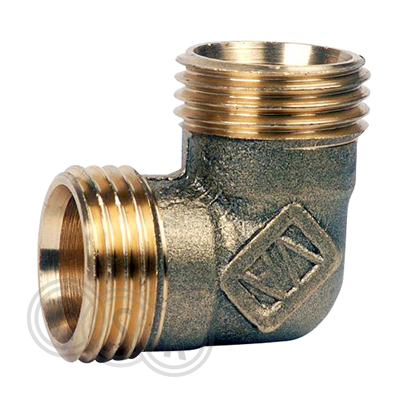

Vatette Vinkelskruvdel 12

Vinkelskruvdel

Inlagd: 1985-01-18

RSK-nr enhet: ST

Dy x Dy.

  • •  Vatette Klämringskoppling består av skruvdel, klämring och mutter
  • •  För kopparrör, rostfria- och elförzinkade stålrör och PEX-rör
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Lättrade rörgängor på raka kopplingar med planända (typ 1136)
  • •  Samtliga produkter med Vatette-ända kan kompletteras med kopplingsset för olika rörtyper
  • •  Vattenberörda delar samt muttrar (märkta med CR) är av typgodkänd avzinkningshärdig mässing

Dy x Dy.

  • •  Vatette Klämringskoppling består av skruvdel, klämring och mutter
  • •  För kopparrör, rostfria- och elförzinkade stålrör och PEX-rör
  • •  Kopplingarna är försmorda och kräver normalt ingen ytterligare smörjning
  • •  Lättrade rörgängor på raka kopplingar med planända (typ 1136)
  • •  Samtliga produkter med Vatette-ända kan kompletteras med kopplingsset för olika rörtyper
  • •  Vattenberörda delar samt muttrar (märkta med CR) är av typgodkänd avzinkningshärdig mässing

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer1941723
Tillverkarens artikelnummerFG0603612
GTIN7393792100397
ProduktVinkelskruvdel
ProduktnamnVatette Vinkelskruvdel 12
Dimension12
Storlek39x37x21
Tryck/Flöde/Temp-
Effekt/Eldata-
Funktionklämring tappvatten/värme/kyla
Utförande-
Färg-
Ytbehandling-
Material-
Standard-
Övrig info-
Tillverkarens produktsida -
RSK flik03 Kopparrör
Tillverkarens artikelnummer FG0603612
GTIN 7393792100397
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Material anslutning 1 Mässing
Materialkvalitet anslutning 1 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 1 Obehandlad
Ytbehandling anslutning 1 Obehandlad
Material anslutning 2 Mässing
Materialkvalitet anslutning 2 Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 2 Obehandlad
Ytbehandling anslutning 2 Obehandlad
Form Vinkel/Böj
Böjningsvinkel 90 °
Dimension anslutning 1 Ansl. 10 (3/8")
Utvändig rördiameter anslutning 1 12 mm
Anslutning 1 Utvändig gänga G, cylindrisk (ISO 228-1)
Dimension anslutning 2 Ansl. 10 (3/8")
Utvändig rördiameter anslutning 2 12 mm
Anslutning 2 Utvändig gänga G, cylindrisk (ISO 228-1)
Medietemperatur (kontinuerlig) -50 - 120 °C
Max. arbetstryck vid 20°C (PN) 16 bar
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 10
GTIN FP -
Förpackningstyp Påse
Förpackningsfunktion -
Palltyp -
Djup (mm) 195
Bredd (mm) 148
Höjd (mm) 11
Vikt (kg) 0,247
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD Ladda ner
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad Ladda ner
Certifikat Ladda ner
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1_1940105.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_1_1940618.pdf
InstallationsBVD https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564419918-00128 v3.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_1_1807254.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1_1940105.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000670.pdf
