RSK-nr enhet: ST

RSK-Nr: 196 51 04

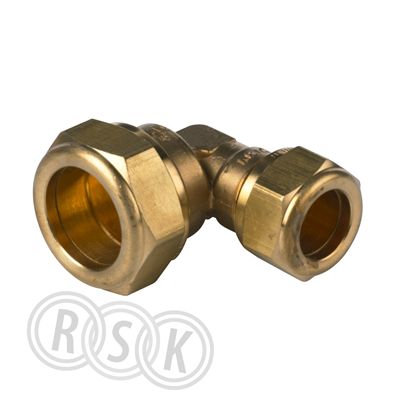

VSH Super D1411

Vinkelkoppling

Inlagd: 1992-06-02

RSK-nr enhet: ST

VSH Super S1211 Vinkel koppling 22x15, förminskad klämring x klämring gul DZR mässing. Bekväm att installera tack vare breda greppytor på muttrar & hus. Användningsområden enligt nedan, se manual sid 9-15 för specifik information

  • •  Tappvatten
  • •  Värme
  • •  Tryckluft
  • •  Solvärme
  • •  Naturgas
  • •  Vakuum
  • •  Ånga
  • •  Olja (mineral & syntetisk)

VSH Super S1211 Vinkel koppling 22x15, förminskad klämring x klämring gul DZR mässing. Bekväm att installera tack vare breda greppytor på muttrar & hus. Användningsområden enligt nedan, se manual sid 9-15 för specifik information

  • •  Tappvatten
  • •  Värme
  • •  Tryckluft
  • •  Solvärme
  • •  Naturgas
  • •  Vakuum
  • •  Ånga
  • •  Olja (mineral & syntetisk)

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer1965104
Tillverkarens artikelnummer0882838
GTIN8711985058154
ProduktVinkelkoppling
ProduktnamnVSH Super D1411
Dimension22x15mm x 90°
Storlek-
Tryck/Flöde/TempPN10, temp -35°C till +200°C
Effekt/Eldata-
Funktionklämring tappvatten/värme
Utförande2klämring
Färgmässing
Ytbehandling-
MaterialAZH-mässing
Standard-
Övrig info-
Tillverkarens produktsida https://aalberts-ips.se/produkt/artikel/1965104
RSK flik03 Kopparrör
Tillverkarens artikelnummer 0882838
GTIN 8711985058154
Tillverkarens produktsida https://aalberts-ips.se/produkt/artikel/1965104
Produktegenskaper

Produktegenskaper

Material anslutning 1 Mässing
Materialkvalitet anslutning 1 Mässing CuZn36Pb2As (CW602N)
Ytskydd anslutning 1 Obehandlad
Ytbehandling anslutning 1 Obehandlad
Material anslutning 2 Mässing
Materialkvalitet anslutning 2 Mässing CuZn36Pb2As (CW602N)
Ytskydd anslutning 2 Obehandlad
Ytbehandling anslutning 2 Obehandlad
Form Böj
Modell/Utförande 1-delad
Böjningsvinkel 90 °
Förminskning Ja
Excentrisk Nej
Systembunden Ja
Dimension anslutning 1 DN 20
Utvändig rördiameter anslutning 1 22 mm
Anslutning 1 Klämring
Dimension anslutning 2 DN 12
Utvändig rördiameter anslutning 2 15 mm
Anslutning 2 Klämring
Huvudsaklig färg rördel Mässing
Tryckklass fläns/flänsborrning (PN) PN 10
Material tätning Mässing
Med invändig stoppkant Ja
Dragfast Ja
Längd 54,6 mm
Längd anslutning 1 36 mm
Bygglängd anslutning 1 (Z1) 11 mm
Längd anslutning 2 39 mm
Bygglängd anslutning 2 (Z2) 15 mm
Nyckelvidd 17 mm
Nyckelvidd mutter 32 mm
Medietemperatur (kontinuerlig) -35 - 200 °C
Max. arbetstryck vid 20°C (PN) 10 bar
Med packningar Nej
Med skyddslock/-plugg Nej
Med anslutningsindikering Nej
Med avtappningsventil Nej
Med luftningsventil/avluftare Nej
FM-märkt Nej
LPCB-märkt Nej
ULC-märkt Nej
UL-märkt Nej
VdS-märkt Nej
DVGW-kvalitetmärke för gas Nej
DVGW-kvalitetmärke för vatten Nej
Certifierad enligt NF 545 Nej
Certifierad enligt KIWA [NL] Nej
QA-märkt gas Ja
KOMO-certifierad (NL) Nej
Gastec QA - AR 214 (H2) Ja
Miljö- och hållbarhet

Miljö- och hållbarhet

Klimatpåverkan

Logga in för att visa mer.
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 55
Bredd (mm) 52
Höjd (mm) 32
Vikt (kg) 0,142

Mellan
Antal i FP 10
GTIN FP -
Förpackningstyp Påse
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm) 270
Bredd (mm) 150
Höjd (mm) 32
Vikt (kg) 1,71

Topp
Antal i FP 70
GTIN FP -
Förpackningstyp Låda
Förpackningsfunktion -
Ingående GTIN FP -
Palltyp -
Antalet inneliggande GTIN FP
Djup (mm) 318
Bredd (mm) 215
Höjd (mm) 112
Vikt (kg) 11,97
Dokument

Dokumentlänkar

Monteringsanvisning
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad
Certifikat
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD)
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1965104.pdf
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1880090.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/BVD_1083_1965001.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_1083_1965003.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_1965003.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_1880090.pdf
