RSK-nr enhet: ST

RSK-Nr: 196 54 50

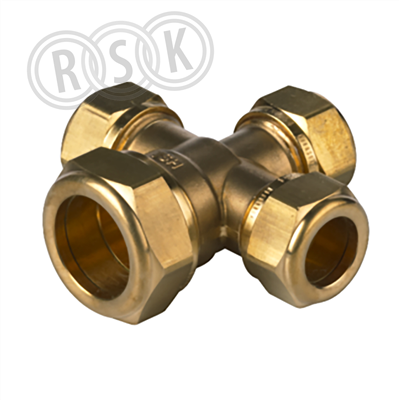

VSH Super

Korskoppling

Inlagd: 2015-02-24

RSK-nr enhet: ST

VSH Super S1231 Korskoppling 22x15x15x15mm, klämring x 4. Bekväm att installera tack vare breda greppytor på muttrar & hus. Användningsområden enligt nedan, se manual sid 9-15 för specifik information

  • •  Värme
  • •  Tryckluft
  • •  Solvärme
  • •  Naturgas
  • •  Vakuum
  • •  Ånga
  • •  Olja (mineral & syntetisk)

VSH Super S1231 Korskoppling 22x15x15x15mm, klämring x 4. Bekväm att installera tack vare breda greppytor på muttrar & hus. Användningsområden enligt nedan, se manual sid 9-15 för specifik information

  • •  Värme
  • •  Tryckluft
  • •  Solvärme
  • •  Naturgas
  • •  Vakuum
  • •  Ånga
  • •  Olja (mineral & syntetisk)

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer1965450
Tillverkarens artikelnummer0866019
GTIN8711985019292
ProduktKorskoppling
ProduktnamnVSH Super
Dimension22x15x15x15mm
Storlek-
Tryck/Flöde/TempPN10, temp -35°C till +200°C
Effekt/Eldata-
Funktionklämring värme/kyla
Utförande4klämring
Färgmässing
Ytbehandling-
Materialmässing
Standard-
Övrig infoej för tappvatten
Tillverkarens produktsida https://aalberts-ips.se/produkt/artikel/1965450
RSK flik03 Kopparrör
Tillverkarens artikelnummer 0866019
GTIN 8711985019292
Tillverkarens produktsida https://aalberts-ips.se/produkt/artikel/1965450
Produktegenskaper

Produktegenskaper

Material Mässing
Materialkvalitet Övrigt
Ytskydd Obehandlad
Ytbehandling Obehandlad
Modell/Utförande Korsrör 90°
Svängd avgrening Nej
Förminskning Ja
Flerdelad Nej
Systembunden Ja
Dimension anslutning 1 DN 20
Utvändig rördiameter anslutning 1 22 mm
Anslutning 1 Klämring
Dimension anslutning 2 DN 12
Utvändig rördiameter anslutning 2 15 mm
Anslutning 2 Klämring
Dimension anslutning 3 DN 12
Utvändig rördiameter anslutning 3 15 mm
Anslutning 3 Klämring
Dimension anslutning 4 DN 12
Utvändig rördiameter anslutning 4 15 mm
Anslutning 4 Klämring
Tryckklass fläns (flänsborrning) PN 10
Material tätning Mässing
Huvudsaklig färg rördel Mässing
Längd anslutning 1 35 mm
Bygglängd anslutning 1 (Z1) 11 mm
Längd anslutning 2 35 mm
Bygglängd anslutning 2 (Z2) 13 mm
Längd anslutning 3 32 mm
Bygglängd anslutning 3 (Z3) 10 mm
Längd, anslutning 4 35 mm
Bygglängd anslutning 4 (Z4) 13 mm
Nyckelvidd 32 mm
Medietemperatur (kontinuerlig) -35 - 200 °C
Max. arbetstryck vid 20°C (PN) 10 bar
Med packningar Nej
Med invändig stoppkant Ja
Med skyddslock/-plugg Nej
FM-märkt Nej
LPCB-märkt Nej
ULC-märkt Nej
UL-märkt Nej
VdS-märkt Nej
DVGW-kvalitetmärke för gas Ja
DVGW-kvalitetmärke för vatten Ja
Certifierad enligt KIWA [NL] Ja
QA-märkt gas Nej
KOMO-certifierad Nej
Gastec QA - AR 214 (H2) Nej
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 67
Bredd (mm) 70
Höjd (mm) 37
Vikt (kg) 0,207
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual Ladda ner
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad Ladda ner
Certifikat Ladda ner
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1965450.pdf
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1880090.pdf
REACH-informationsblad https://www.rskdatabasen.se/infoDocs/REACH/REACH_1083_1965003.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_1965003.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_1880090.pdf
