RSK-nr enhet: ST
Inlagd: 2019-10-15
RSK-nr enhet: ST

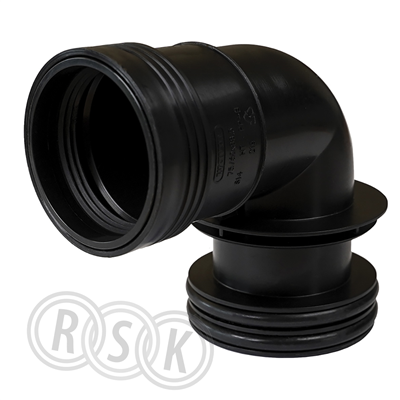

Wafix PP svart böj m förm 75x50 88,5°
Wafix PP svart böj m förm 75x50 88,5°
RSK-nummer | 2684746 |
---|---|
Tillverkarens artikelnummer | 3080526 |
GTIN | 5708525582128 |
Produkt | Reduktionsböj |
Produktnamn | Wafix PP |
Dimension | 75/50x88,5° |
Storlek | - |
Tryck/Flöde/Temp | Temperatur 90 °C (100 °C) |
Effekt/Eldata | - |
Funktion | för inomhusavlopp |
Utförande | - |
---|---|
Färg | svart |
Ytbehandling | - |
Material | PP, TPE-tätning |
Standard | - |
Övrig info | - |
Tillverkarens produktsida | - |
RSK flik | 05 Plaströr - Avlopp |
Tillverkarens artikelnummer | 3080526 |
---|
GTIN | 5708525582128 |
---|
Tillverkarens produktsida | - |
---|
Material anslutning 1 | PP (polypropen) |
---|---|
Materialkvalitet anslutning 1 | PP-C |
Ytskydd anslutning 1 | Obehandlad |
Ytbehandling anslutning 1 | Obehandlad |
Material anslutning 2 | PP (polypropen) |
Materialkvalitet anslutning 2 | PP-C |
Ytskydd anslutning 2 | Obehandlad |
Ytbehandling anslutning 2 | Obehandlad |
Form | Böj |
Modell/Utförande | 1-delad |
Böjningsvinkel | 88 ° |
Förminskning | Nej |
Excentrisk | Nej |
Systembunden | Nej |
Dimension anslutning 1 | DN 50 |
Utvändig rördiameter anslutning 1 | 50 mm |
Godstjocklek anslutning 1 | 2,3 mm |
Anslutning 1 | Spetsände |
Dimension anslutning 2 | DN 75 |
Utvändig rördiameter anslutning 2 | 75 mm |
Godstjocklek anslutning 2 | 1,8 mm |
Anslutning 2 | Muff (Inskjutsmuff) |
Huvudsaklig färg rördel | Svart |
Material tätning | TPE (termoplastiska elastomerer) |
Med invändig stoppkant | Ja |
Dragfast | Nej |
Längd anslutning 1 | 127 mm |
Bygglängd anslutning 1 (Z1) | 89 mm |
Längd anslutning 2 | 45 mm |
Bygglängd anslutning 2 (Z2) | 47 mm |
Medietemperatur (kontinuerlig) | 0,01 - 90 °C |
Max. arbetstryck vid 20°C (PN) | 90 bar |
Max. arbetstryck vid max. medietemperatur | 0,5 bar |
Med termisk isolering | Nej |
Med packningar | Ja |
Med skyddslock/-plugg | Nej |
Med avtappningsventil | Nej |
Med luftningsventil/avluftare | Nej |
FM-märkt | Nej |
LPCB-märkt | Nej |
ULC-märkt | Nej |
UL-märkt | Nej |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | 5708525582128 | ||
Förpackningstyp | Oförpackad | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | |||
Bredd (mm) | |||
Höjd (mm) | |||
Vikt (kg) | 0,062 | ||
Mellan |
|||
Antal i FP | 12 | ||
GTIN FP | 5708525582074 | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | - | ||
Ingående GTIN FP | - | ||
Palltyp | - | ||
Antalet inneliggande GTIN FP | |||
Djup (mm) | |||
Bredd (mm) | |||
Höjd (mm) | |||
Vikt (kg) | |||
Topp |
|||
Antal i FP | 576 | ||
GTIN FP | 5708525582067 | ||
Förpackningstyp | Pall | ||
Förpackningsfunktion | - | ||
Ingående GTIN FP | - | ||
Palltyp | - | ||
Antalet inneliggande GTIN FP | |||
Djup (mm) | |||
Bredd (mm) | |||
Höjd (mm) | |||
Vikt (kg) |
Monteringsanvisning | Ladda ner |
---|---|
Snabbguide | - |
Drift & Skötsel | - |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | - |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | - |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | - |
Certifikat | - |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_183_2684746.pdf |
---|---|
