RSK-nr enhet: ST
Inlagd: 2024-06-13
RSK-nr enhet: ST

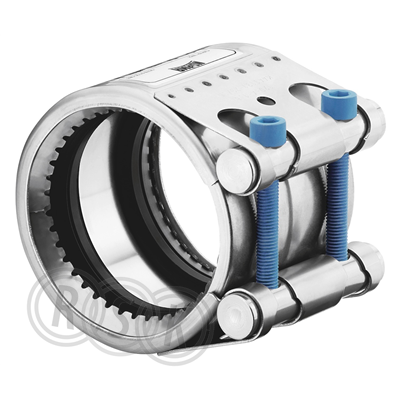

NORMACONNECT® GRIP/GRIP E axiella spärrrörskopplingar används för att ansluta metallrör. Förankringsringen med koniskt stansad. tänder drar in i rörytan (stål, rostfritt stål eller gjutjärn) och ger säker och stark axiell fasthållning. Tack vare den speciella designen tål kopplingen även höga vibrationsbelastningar.
NORMACONNECT® GRIP/GRIP E axiella spärrrörskopplingar används för att ansluta metallrör. Förankringsringen med koniskt stansad. tänder drar in i rörytan (stål, rostfritt stål eller gjutjärn) och ger säker och stark axiell fasthållning. Tack vare den speciella designen tål kopplingen även höga vibrationsbelastningar.
| RSK-nummer | 1510299 |
|---|---|
| Tillverkarens artikelnummer | 05799300073 |
| GTIN | 4043171323949 |
| Produkt | Koppling |
| Produktnamn | GRIP E W5 EP 73,0 |
| Dimension | 73 |
| Storlek | 72,1-73,8 |
| Tryck/Flöde/Temp | PN40 (IND) - PN16 (SHIP) |
| Effekt/Eldata | - |
| Funktion | dragavlastad gripkoppling |
| Utförande | - |
|---|---|
| Färg | rostfri |
| Ytbehandling | - |
| Material | W5, AISI 316 /EPDM |
| Standard | W5, AISI 316 /EPDM |
| Övrig info | temperaturområde -30 / +125 c° |
| Tillverkarens produktsida | - |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Tillverkarens artikelnummer | 05799300073 |
|---|
| GTIN | 4043171323949 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Övrigt |
|---|---|
| Materialkvalitet anslutning 1 | Syrafast stål 316 (1.4401) |
| Ytskydd anslutning 1 | Övrigt |
| Ytbehandling anslutning 1 | Övrigt |
| Material anslutning 2 | Övrigt |
| Materialkvalitet anslutning 2 | Övrigt |
| Ytskydd anslutning 2 | Övrigt |
| Ytbehandling anslutning 2 | Övrigt |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 0 ° |
| Böjradie (Bockradie) | 0 mm |
| Förminskning | Nej |
| Utvändig rördiameter anslutning 1 | 73 mm |
| Utvändig rördiameter anslutning 2 | 73 mm |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Medietemperatur (kontinuerlig) | -30 - 125 °C |
| Med termisk isolering | Nej |
| Med packningar | Ja |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 616 | ||
| Bredd (mm) | 270 | ||
| Höjd (mm) | 101 | ||
| Vikt (kg) | 12,3 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_786_1510117.pdf |
|---|---|
