RSK-nr enhet: ST
Inlagd: 2018-11-08
RSK-nr enhet: ST

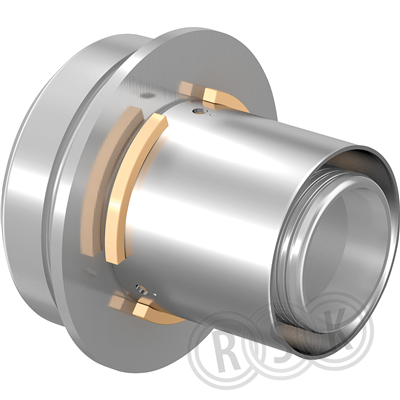

Uponor pressdel 110 mm för RS3. Kopplingen är tillverkad i förtennad AZH-mässing med presshylsa av rostfritt stål. Kopplingen har läckageindikering som läcker om inte kopplingen är pressad vid täthetsprovning eller vid trycksättning av systemet. För att ge ett snabbt och enkelt montage har presshylsan ett fönster där man ser om röret har rätt insticksdjup.
Uponor pressdel 110 mm för RS3. Kopplingen är tillverkad i förtennad AZH-mässing med presshylsa av rostfritt stål. Kopplingen har läckageindikering som läcker om inte kopplingen är pressad vid täthetsprovning eller vid trycksättning av systemet. För att ge ett snabbt och enkelt montage har presshylsan ett fönster där man ser om röret har rätt insticksdjup.
| RSK-nummer | 1899490 |
|---|---|
| Tillverkarens artikelnummer | 1029128 |
| GTIN | 4021598106659 |
| Produkt | Pressdel |
| Produktnamn | RS Pressmodul S-Press |
| Dimension | 110mm |
| Storlek | RS3 |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | tappvatten/värme/kyla |
| Utförande | 2muff |
|---|---|
| Färg | tenn |
| Ytbehandling | förtennad |
| Material | AZH-mässing, rostfritt stål |
| Standard | - |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1029128 |
|---|
| GTIN | 4021598106659 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Ytskydd anslutning 1 | Förtent |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Ytskydd anslutning 2 | Förtent |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 100 |
| Utvändig rördiameter anslutning 1 | 110 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | Övrigt |
| Anslutning 2 | Instick (Push-koppling) |
| Huvudsaklig färg rördel | Aluminium |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd | 93 mm |
| Längd anslutning 1 | 67,5 mm |
| Bygglängd anslutning 1 (Z1) | 5,5 mm |
| Längd anslutning 2 | 25,5 mm |
| Bygglängd anslutning 2 (Z2) | 5,5 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 06414905439386 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 150 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 115 | ||
| Vikt (kg) | 1,775 | ||
Topp |
|||
| Antal i FP | 240 | ||
| GTIN FP | 06414905491292 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 715 | ||
| Vikt (kg) | 419 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_213_1808049.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_213_1873321.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_213_1899480.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00068 v3.pdf |
