RSK-nr enhet: ST
Inlagd: 2018-11-08
RSK-nr enhet: ST

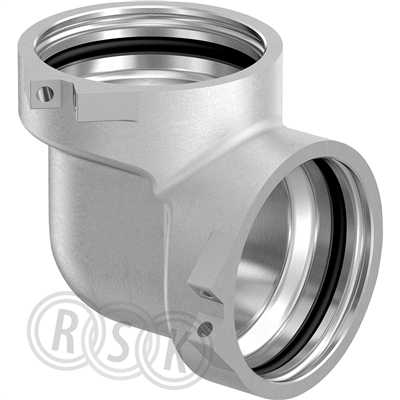

Uponor vinkelmodul 90° RS3 är tillverkad i förtennad AZH-mässing. Gråa låssprintar för modulen medföljer.
Uponor vinkelmodul 90° RS3 är tillverkad i förtennad AZH-mässing. Gråa låssprintar för modulen medföljer.
| RSK-nummer | 1896579 |
|---|---|
| Tillverkarens artikelnummer | 1029139 |
| GTIN | 4021598106765 |
| Produkt | Vinkelmodul |
| Produktnamn | RS Vinkel |
| Dimension | - |
| Storlek | RS3xRS3 |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | tappvatten/värme/kyla |
| Utförande | 2muff |
|---|---|
| Färg | tenn |
| Ytbehandling | förtennad |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1029139 |
|---|
| GTIN | 4021598106765 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Ytskydd anslutning 1 | Förtent |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Ytskydd anslutning 2 | Förtent |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Vinkel/Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | Övrigt |
| Anslutning 1 | Instick (Push-koppling) |
| Dimension anslutning 2 | Övrigt |
| Anslutning 2 | Instick (Push-koppling) |
| Huvudsaklig färg rördel | Aluminium |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd anslutning 1 | 68 mm |
| Längd anslutning 2 | 68 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 06414905439461 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 145 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 110 | ||
| Vikt (kg) | 1,69 | ||
Topp |
|||
| Antal i FP | 240 | ||
| GTIN FP | 06414905491377 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 715 | ||
| Vikt (kg) | 398 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_213_1808049.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_213_1873321.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_213_1899480.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00069 v2.pdf |
