RSK-nr enhet: ST
Inlagd: 2012-03-09
RSK-nr enhet: ST
Pressrördelar / Presskopplingar V-Profil för tappvatten, värme samt oljefri tryckluft. Med O-ring i EPDM. För dimensionerna 42 till 54 mm rekommenderas pressning med slinga. Accepterad monteringsanvisning 2021:1 enligt Säker Vatteninstallation. Max temperatur 110 °C Läckageindikering opressad: Ja Pressindikering: Ja Max temperatur, kontinuerlig/tillfällig: Tappvatten: 95/110 °C Värmevatten: 110/110 °C Tryckluft: 30/60 °C Kyla: -20/-30 °C Max tryck, kontinuerlig/tillfällig: Tappvatten/tryckluft/kyla: 10/16 bar Värmevatten: 6/16 bar
Pressrördelar / Presskopplingar V-Profil för tappvatten, värme samt oljefri tryckluft. Med O-ring i EPDM. För dimensionerna 42 till 54 mm rekommenderas pressning med slinga. Accepterad monteringsanvisning 2021:1 enligt Säker Vatteninstallation. Max temperatur 110 °C Läckageindikering opressad: Ja Pressindikering: Ja Max temperatur, kontinuerlig/tillfällig: Tappvatten: 95/110 °C Värmevatten: 110/110 °C Tryckluft: 30/60 °C Kyla: -20/-30 °C Max tryck, kontinuerlig/tillfällig: Tappvatten/tryckluft/kyla: 10/16 bar Värmevatten: 6/16 bar
| RSK-nummer | 1770235 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 8030662230233 |

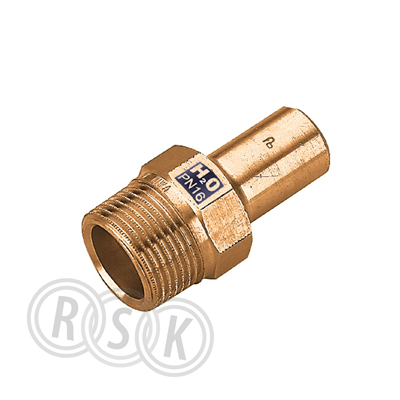

| Produkt | Övergångsnippel |
| Produktnamn | Altech Press CU |
| Dimension | 15mm x G15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +110°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | slätända x utvändig gänga |
|---|---|
| Färg | rödgul |
| Ytbehandling | - |
| Material | rödgods |
| Standard | pressverktyg V |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 8030662230233 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Brons |
|---|---|
| Materialkvalitet anslutning 1 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Brons |
| Materialkvalitet anslutning 2 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Dimension anslutning 1 | DN 12 |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Slätände |
| Pressprofil anslutning 1 | M/V |
| Dimension anslutning 2 | Ansl. 15 (1/2") |
| Anslutning 2 | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Medietemperatur (kontinuerlig) | -30 - 110 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Max. arbetstryck vid max. medietemperatur | 16 bar |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 50 | ||
| Bredd (mm) | 23 | ||
| Höjd (mm) | 23 | ||
| Vikt (kg) | 0,05 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | Ladda ner |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_1456331.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_212_1456331.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_1456331.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00136 v7.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_212_1752612.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000223.pdf |
