RSK-nr enhet: ST
Inlagd: 2021-11-08
RSK-nr enhet: ST

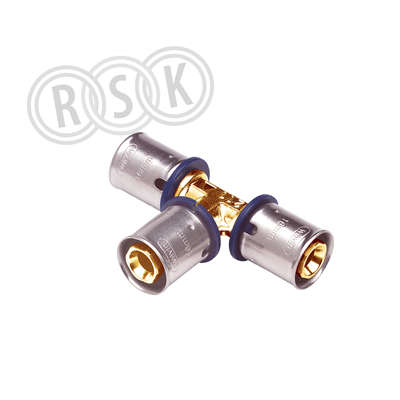

Tigris M1 DRL t-rör 50, pressystem
Tigris M1 DRL t-rör 50, pressystem
| RSK-nummer | 1808250 |
|---|---|
| Tillverkarens artikelnummer | 3090862 |
| GTIN | 4063876083405 |
| Produkt | T-rör |
| Produktnamn | Tigris M1 |
| Dimension | 50 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | vatten/värme |
| Utförande | 3 muff |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 3090862 |
|---|
| GTIN | 4063876083405 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Övrigt |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Övrigt |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Material anslutning 3 | Mässing |
| Materialkvalitet anslutning 3 | Övrigt |
| Ytskydd anslutning 3 | Obehandlad |
| Ytbehandling anslutning 3 | Obehandlad |
| Modell/Utförande | T-stycke |
| Vinkel | 90 ° |
| Svängd avgrening | Nej |
| Förminskning | Nej |
| Flerdelad | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 40 |
| Utvändig rördiameter anslutning 1 | 50 mm |
| Godstjocklek anslutning 1 | 4,5 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | U |
| Dimension anslutning 2 | DN 40 |
| Utvändig rördiameter anslutning 2 | 50 mm |
| Godstjocklek anslutning 2 | 4,5 mm |
| Anslutning 2 | Pressmuff |
| Pressprofil anslutning 2 | U |
| Dimension anslutning 3 | DN 40 |
| Utvändig rördiameter anslutning 3 | 50 mm |
| Godstjocklek anslutning 3 | 4,5 mm |
| Anslutning 3 | Pressmuff |
| Pressprofil anslutning 3 | U |
| Material tätning | EPDM (etenpropengummi) |
| Huvudsaklig färg rördel | Övrigt |
| Längd anslutning 1 | 55 mm |
| Bygglängd anslutning 1 (Z1) | 17 mm |
| Dragfast | Ja |
| Längd anslutning 2 | 55 mm |
| Bygglängd anslutning 2 (Z2) | 12 mm |
| Längd anslutning 3 | 55 mm |
| Bygglängd anslutning 3 (Z3) | 12 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. arbetstryck vid max. medietemperatur | 6 bar |
| Med packningar | Ja |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Med invändig stoppkant | Ja |
| Med skyddslock/-plugg | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 4063876083405 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 152 | ||
| Bredd (mm) | 101 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,99 | ||
Topp |
|||
| Antal i FP | 240 | ||
| GTIN FP | 4063876102168 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | |||
| Vikt (kg) | 278 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_183_1808250.pdf |
|---|---|
