RSK-nr enhet: ST
Inlagd: 2018-06-28
RSK-nr enhet: ST

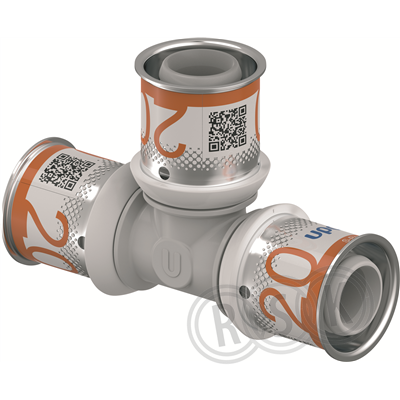

T-rör av PPSU med presshylsa av rostfritt stål. Kopplingen har pressanslag, press och färgdimensionsindikering. Om kopplingarna inte är pressade så läcker de vid täthetsprovning eller när anläggningen tas i bruk.
T-rör av PPSU med presshylsa av rostfritt stål. Kopplingen har pressanslag, press och färgdimensionsindikering. Om kopplingarna inte är pressade så läcker de vid täthetsprovning eller när anläggningen tas i bruk.
| RSK-nummer | 1807981 |
|---|---|
| Tillverkarens artikelnummer | 1039945 |
| GTIN | 6414905228836 |
| Produkt | T-rör |
| Produktnamn | S-Press PLUS T-rör PPSU |
| Dimension | 20mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | 3muff |
|---|---|
| Färg | grå/rostfri |
| Ytbehandling | - |
| Material | PPSU/ rostfritt stål |
| Standard | ISO 21003 |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1039945 |
|---|
| GTIN | 6414905228836 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | PPSU (polyfenylsulfon) |
|---|---|
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | PPSU (polyfenylsulfon) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Material anslutning 3 | PPSU (polyfenylsulfon) |
| Ytskydd anslutning 3 | Obehandlad |
| Ytbehandling anslutning 3 | Obehandlad |
| Modell/Utförande | T-stycke |
| Vinkel | 90 ° |
| Förminskning | Nej |
| Flerdelad | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 15 |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | DN 15 |
| Utvändig rördiameter anslutning 2 | 20 mm |
| Anslutning 2 | Pressmuff |
| Dimension anslutning 3 | DN 15 |
| Utvändig rördiameter anslutning 3 | 20 mm |
| Anslutning 3 | Pressmuff |
| Material tätning | EPDM (etenpropengummi) |
| Huvudsaklig färg rördel | Grå |
| Längd anslutning 1 | 37 mm |
| Bygglängd anslutning 1 (Z1) | 16 mm |
| Dragfast | Ja |
| Längd anslutning 2 | 37 mm |
| Bygglängd anslutning 2 (Z2) | 16 mm |
| Längd anslutning 3 | 37 mm |
| Bygglängd anslutning 3 (Z3) | 16 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Med invändig stoppkant | Nej |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Ja |
| Zeta-värde huvudflöde till avgrening enligt DVGW W 575 | 7,9 |
| Zeta-värde huvudflöde rakt igenom (separation) enligt DVGW W 575 | 2,1 |
| Zeta-värde huvudflöde från avgrening (separation) enligt DVGW W 575 | 8 |
| Zeta-värde huvudflöde från avgrening (sammanslagning) enligt DVGW W 575 | 14,5 |
| Zeta-värde huvudflöde rakt igenom (sammanslagning) enligt DVGW W 575 | 29,1 |
| Zeta-värde huvudflöde till avgrening (sammanslagning) enligt DVGW W 575 | 17,4 |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 74 | ||
| Bredd (mm) | 26 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,039 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 06414905288977 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 176 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 89 | ||
| Vikt (kg) | 0,429 | ||
Mellan2 |
|||
| Antal i FP | 80 | ||
| GTIN FP | 06414905635214 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 357 | ||
| Bredd (mm) | 275 | ||
| Höjd (mm) | 189 | ||
| Vikt (kg) | 3,952 | ||
Topp |
|||
| Antal i FP | 1 920 | ||
| GTIN FP | 06414905288984 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 711 | ||
| Vikt (kg) | 120 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | Ladda ner |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_213_1873321.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_213_1896525.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00020 v3.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_213_1896525.pdf |
