RSK-nr enhet: ST

RSK-Nr: 164 85 47

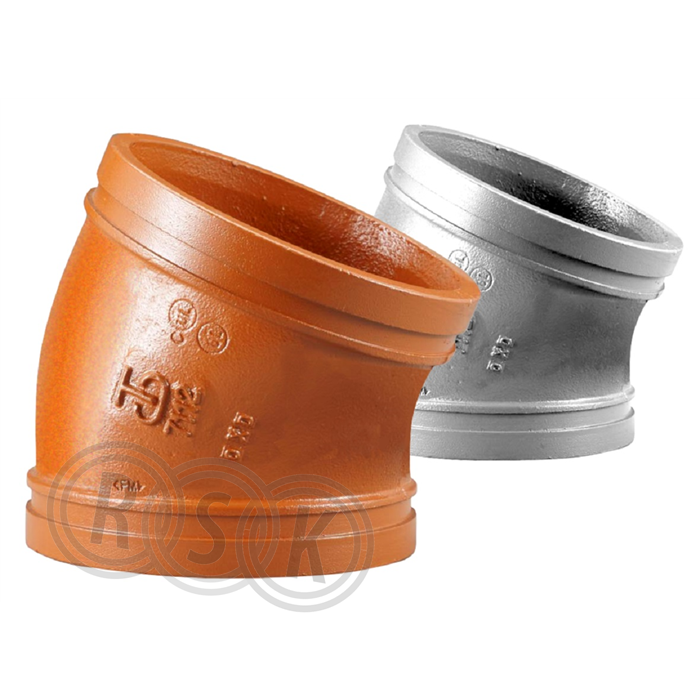

VSH Shurjoint 7112

Böj

Inlagd: 2019-03-22

RSK-nr enhet: ST

VSH Shurjoint Rillad böj 22.5° 273 elförzinkad. Följande användningsområden:

  • •  Värme
  • •  Kyla
  • •  Tryckluft
  • •  Sprinkler

VSH Shurjoint Rillad böj 22.5° 273 elförzinkad. Följande användningsområden:

  • •  Värme
  • •  Kyla
  • •  Tryckluft
  • •  Sprinkler

Märkningar

Dokument

Översikt
RSK-nummer1648547
Tillverkarens artikelnummer1711200A1003
GTIN8711985437546
ProduktBöj
ProduktnamnVSH Shurjoint 7112
Dimension273 x 22,5°
Storlek-
Tryck/Flöde/Temp-
Effekt/Eldata-
Funktionför rillat/skuret spår
Utförande2 x rilla
Färgsilver
Ytbehandlingelförzinkad
Materialsegjärn
Standardrillsystem
Övrig infoför tryck/temp se teknisk dok
Tillverkarens produktsida https://aalberts-ips.se/produkt/artikel/1648547
RSK flik02 Stål-/Aluminium-/Rostfria rör
Tillverkarens artikelnummer 1711200A1003
GTIN 8711985437546
Tillverkarens produktsida https://aalberts-ips.se/produkt/artikel/1648547
Produktegenskaper

Produktegenskaper

Material anslutning 1 Gjutjärn
Ytskydd anslutning 1 Galvaniserad/Elförzinkad
Material anslutning 2 Gjutjärn
Ytskydd anslutning 2 Galvaniserad/Elförzinkad
Form Böj
Böjningsvinkel 22,5 °
Böjradie (Bockradie) 136 mm
Förminskning Nej
Excentrisk Nej
Systembunden Nej
Dimension anslutning 1 DN 250
Utvändig rördiameter anslutning 1 273 mm
Anslutning 1 Spår/Rilla
Dimension anslutning 2 DN 250
Utvändig rördiameter anslutning 2 273 mm
Anslutning 2 Spår/Rilla
Huvudsaklig färg rördel Grå
Med invändig stoppkant Nej
Dragfast Ja
Längd 306 mm
Längd anslutning 1 111 mm
Bygglängd anslutning 1 (Z1) 111 mm
Längd anslutning 2 111 mm
Bygglängd anslutning 2 (Z2) 111 mm
Max. arbetstryck vid 20°C (PN) 55 bar
Med packningar Nej
Med skyddslock/-plugg Nej
Med anslutningsindikering Nej
Med avtappningsventil Nej
Med luftningsventil/avluftare Nej
FM-märkt Nej
LPCB-märkt Nej
ULC-märkt Nej
UL-märkt Nej
VdS-märkt Nej
DVGW-kvalitetmärke för gas Nej
DVGW-kvalitetmärke för vatten Nej
Certifierad enligt NF 545 Nej
Certifierad enligt KIWA [NL] Nej
QA-märkt gas Nej
KOMO-certifierad Nej
Gastec QA - AR 214 (H2) Nej
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 306
Bredd (mm) 273
Höjd (mm) 266
Vikt (kg) 17,7
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual Ladda ner
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1644011.pdf
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_2173420.pdf
