RSK-nr enhet: ST
Inlagd: 2020-11-17
RSK-nr enhet: ST

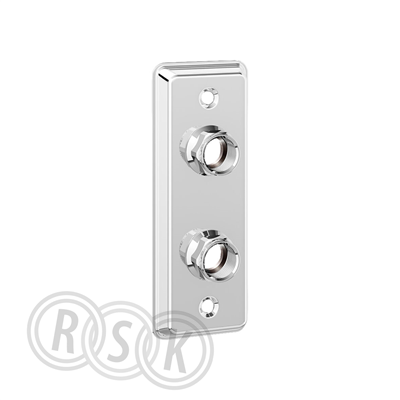

Rostfri dubbel väggbricka med invändig gänga G15. Inklusive kopplingar för Ø12/15 Cu och VVS-skruv. Väggbrickan passar till alla nipplar, T-kopplingar, vinklar och kulventiler med utvändig G15-gänga, invändig Ø15mm och en konvinkel mellan 20-30, se bild. Anpassad till nya branschregler 2021 med plats för tätskikt och 60 cc installationer. Brickans mått:60×160 mm. Skruvhål 120 cc.
Rostfri dubbel väggbricka med invändig gänga G15. Inklusive kopplingar för Ø12/15 Cu och VVS-skruv. Väggbrickan passar till alla nipplar, T-kopplingar, vinklar och kulventiler med utvändig G15-gänga, invändig Ø15mm och en konvinkel mellan 20-30, se bild. Anpassad till nya branschregler 2021 med plats för tätskikt och 60 cc installationer. Brickans mått:60×160 mm. Skruvhål 120 cc.
| RSK-nummer | 8505113 |
|---|---|
| Tillverkarens artikelnummer | 978044 |
| GTIN | 7320129780441 |
| Produkt | Väggbricka |
| Produktnamn | - |
| Dimension | G15 |
| Storlek | c/c60mm |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | för två rör |
| Utförande | 12 Cu, 15 Cu |
|---|---|
| Färg | rostfritt |
| Ytbehandling | blankpolerat |
| Material | rostfr stål/blyfri AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.trio-perfekta.se/vvs-produkter/taeckbrickor-vaeggbrickor/2-roers/8505113-vaggbricka-dubbel |
| RSK flik | 24 Sanitetsarmatur/-utrustning |
| Tillverkarens artikelnummer | 978044 |
|---|
| GTIN | 7320129780441 |
|---|
| Tillverkarens produktsida | https://www.trio-perfekta.se/vvs-produkter/taeckbrickor-vaeggbrickor/2-roers/8505113-vaggbricka-dubbel |
|---|
| Material | Rostfritt stål |
|---|---|
| Ytbehandling | Obehandlad |
| Färg | Rostfritt stål |
| Typ av yta | Blank |
| Form | Rektangulär |
| Antal anslutingar | 2 |
| Centrumavstånd anslutningar | 60 mm |
| Typ av röranslutning | Dold |
| Lämplig för plaströr | Nej |
| Lämplig för flerskikts plaströr | Nej |
| Lämplig för kopparrör | Ja |
| Mått anslutning | Ansl. 15 (1/2") |
| Anslutning | Invändig gänga G, cylindrisk (ISO 228-1) |
| Fritt axiellt utrymme för skyddsrör/vattentätningsmembran (djup) | 9 mm |
| Fritt radiellt utrymme för skyddsrör/vattentätningsmembran (bredd) | 37 mm |
| Bredd monteringsplatta | 60 mm |
| Höjd monteringsplatta | 160 mm |
| Djup monteringsplatta | 14 mm |
| Med avstängningsventil | Nej |
| Systembunden | Nej |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 07320129780441 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 165 | ||
| Bredd (mm) | 65 | ||
| Höjd (mm) | 60 | ||
| Vikt (kg) | 0,21 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_179_8505113.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_179_8505113.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5567483770-00101 v1.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_179_8505113.pdf |
| RSK-nummer | 8505113 |
|---|---|
| Tillverkarens artikelnummer | 978044 |
| GTIN | 7320129780441 |
| Produkt | Väggbricka |
| Produktnamn | - |
| Dimension | G15 |
| Storlek | c/c60mm |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | för två rör |
| Utförande | 12 Cu, 15 Cu |
|---|---|
| Färg | rostfritt |
| Ytbehandling | blankpolerat |
| Material | rostfr stål/blyfri AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.trio-perfekta.se/vvs-produkter/taeckbrickor-vaeggbrickor/2-roers/8505113-vaggbricka-dubbel |
| RSK flik | 24 Sanitetsarmatur/-utrustning |
| Tillverkarens artikelnummer | 978044 |
|---|
| GTIN | 7320129780441 |
|---|
| Tillverkarens produktsida | https://www.trio-perfekta.se/vvs-produkter/taeckbrickor-vaeggbrickor/2-roers/8505113-vaggbricka-dubbel |
|---|
| Material | Rostfritt stål |
|---|---|
| Ytbehandling | Obehandlad |
| Färg | Rostfritt stål |
| Typ av yta | Blank |
| Form | Rektangulär |
| Antal anslutingar | 2 |
| Centrumavstånd anslutningar | 60 mm |
| Typ av röranslutning | Dold |
| Lämplig för plaströr | Nej |
| Lämplig för flerskikts plaströr | Nej |
| Lämplig för kopparrör | Ja |
| Mått anslutning | Ansl. 15 (1/2") |
| Anslutning | Invändig gänga G, cylindrisk (ISO 228-1) |
| Fritt axiellt utrymme för skyddsrör/vattentätningsmembran (djup) | 9 mm |
| Fritt radiellt utrymme för skyddsrör/vattentätningsmembran (bredd) | 37 mm |
| Bredd monteringsplatta | 60 mm |
| Höjd monteringsplatta | 160 mm |
| Djup monteringsplatta | 14 mm |
| Med avstängningsventil | Nej |
| Systembunden | Nej |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 07320129780441 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 165 | ||
| Bredd (mm) | 65 | ||
| Höjd (mm) | 60 | ||
| Vikt (kg) | 0,21 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_179_8505113.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_179_8505113.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5567483770-00101 v1.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_179_8505113.pdf |
|
|
