RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

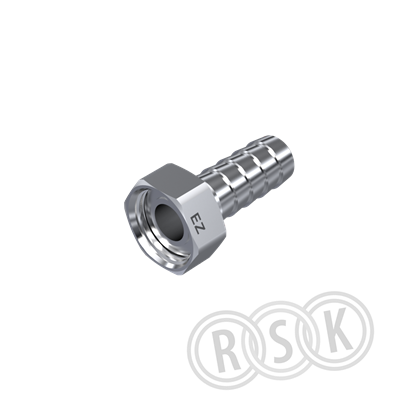

Slanghylsa med mutter fkr G20x15
Slanghylsa med mutter fkr G20x15
| RSK-nummer | 2174829 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7391653748290 |
| Produkt | Slangkoppling |
| Produktnamn | Metall |
| Dimension | G20 x 15 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | förkromad |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7391653748290 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing CuZn39Pb3 (CW614N) |
| Ytskydd anslutning 1 | Förkromad |
| Ytbehandling anslutning 1 | Övrigt |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing CuZn39Pb3 (CW614N) |
| Ytskydd anslutning 2 | Förkromad |
| Ytbehandling anslutning 2 | Övrigt |
| Form | Rak |
| Modell/Utförande | 2-delad |
| Böjningsvinkel | 0 ° |
| Förminskning | Ja |
| Dimension anslutning 1 | 3/4" (20) |
| Utvändig rördiameter anslutning 1 | 26,4 mm |
| Dimension anslutning 2 | 1/2" (15) |
| Utvändig rördiameter anslutning 2 | 20,9 mm |
| Med invändig stoppkant | Nej |
| Längd anslutning 1 | 25,5 mm |
| Längd anslutning 2 | 14 mm |
| Nyckelvidd | 30 mm |
| Nyckelvidd mutter | 30 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 35 | ||
| Bredd (mm) | 53 | ||
| Höjd (mm) | 31 | ||
| Vikt (kg) | 0,064 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 53 | ||
| Bredd (mm) | 105 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 0,64 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_77_2174829.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564874435-00031 v1.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_77_2174829.pdf |
