RSK-nr enhet: ST
Inlagd: 1999-07-05
RSK-nr enhet: ST
För slinganslutning på t ex Uponor Vario B fördelare WGF eller Uponor Push 12. Med löpande mutter och utvändig gänga.
För slinganslutning på t ex Uponor Vario B fördelare WGF eller Uponor Push 12. Med löpande mutter och utvändig gänga.
| RSK-nummer | 2418620 |
|---|---|
| Tillverkarens artikelnummer | 1034508 |
| GTIN | 7321500030247 |
| Produkt | Vinkel |

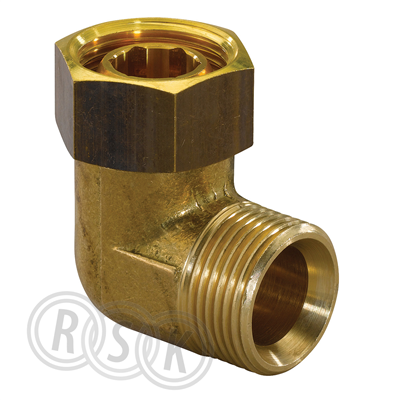

| Produktnamn | Fluvia Vinkel utv x löpmutter |
| Dimension | G20 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN6, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | till fördelare |
| Utförande | utvändig gänga x löpmutter |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1034508 |
|---|
| GTIN | 7321500030247 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Vinkel/Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | Ansl. 20 (3/4") |
| Anslutning 1 | Löpmutter |
| Dimension anslutning 2 | Ansl. 20 (3/4") |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Huvudsaklig färg rördel | Mässing |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd anslutning 1 | 37,5 mm |
| Bygglängd anslutning 1 (Z1) | 27,2 mm |
| Längd anslutning 2 | 30 mm |
| Bygglängd anslutning 2 (Z2) | 19 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 40 | ||
| Bredd (mm) | 30 | ||
| Höjd (mm) | 30 | ||
| Vikt (kg) | 0,28 | ||
Topp |
|||
| Antal i FP | 100 | ||
| GTIN FP | 06414905458004 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 5 | ||
| Bredd (mm) | 205 | ||
| Höjd (mm) | 175 | ||
| Vikt (kg) | 28 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_213_2418620.pdf |
|---|---|
