RSK-nr enhet: ST
Inlagd: 2016-09-16
RSK-nr enhet: ST

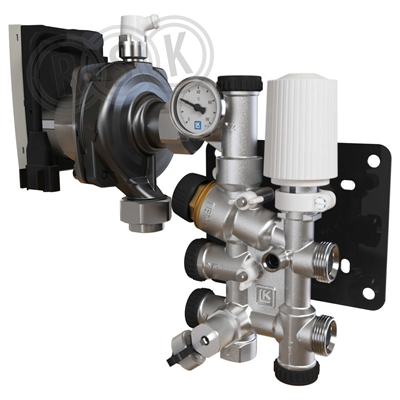

Termostatstyrd shuntgrupp för inkoppling av mindre golvvärmesystem till befintligt värmesystem. Shuntgruppen är avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50 W/m² till max 60 m² golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är omkopplingsbar mellan 1- och 2-rörs radiatorsystem. Den kan monteras i både höger- och vänsterutförande. För anpassade skåp, ram/lucka och sockel se sortiment under Installationsskåp. Leveransomfattning/innehåll i kartong: • 1st cirkulationspump med monterad koppling och fiberpackning, Wilo Para RSB/6-43/SC • 1st kartong innehållande 1st termostat med kapillärsförbunden givare, plastkåpa inkl. väggfäste • 1st väggkonsol för shunt • 1st monteringsanvisning • 1st ventilhus med monterad termostatstyrd maxbegränsning av framledningstemperatur samt VF-ventil • 1st plastpåse, (innehållande 1st Wilo pumpkontakt, 2st anslutningskopplingar RF (15x1 CU x G20), 1st termometer • 1st lekande mutter G25, 1st fiberpackning, 2st vingmuttrar M6, 1st vit avluftningsnyckel i plast, 1st plastslang
Termostatstyrd shuntgrupp för inkoppling av mindre golvvärmesystem till befintligt värmesystem. Shuntgruppen är avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50 W/m² till max 60 m² golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är omkopplingsbar mellan 1- och 2-rörs radiatorsystem. Den kan monteras i både höger- och vänsterutförande. För anpassade skåp, ram/lucka och sockel se sortiment under Installationsskåp. Leveransomfattning/innehåll i kartong: • 1st cirkulationspump med monterad koppling och fiberpackning, Wilo Para RSB/6-43/SC • 1st kartong innehållande 1st termostat med kapillärsförbunden givare, plastkåpa inkl. väggfäste • 1st väggkonsol för shunt • 1st monteringsanvisning • 1st ventilhus med monterad termostatstyrd maxbegränsning av framledningstemperatur samt VF-ventil • 1st plastpåse, (innehållande 1st Wilo pumpkontakt, 2st anslutningskopplingar RF (15x1 CU x G20), 1st termometer • 1st lekande mutter G25, 1st fiberpackning, 2st vingmuttrar M6, 1st vit avluftningsnyckel i plast, 1st plastslang
| RSK-nummer | 2435215 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590046226 |
| Produkt | Minishunt |
| Produktnamn | LK Minishunt M60n |
| Dimension | G20/G15 |
| Storlek | 253x233x161mm (BxDxH) |
| Tryck/Flöde/Temp | 6bar, Kvs=1,1 |
| Effekt/Eldata | pump 230V max 45W |
| Funktion | - |
| Utförande | invändig gänga |
|---|---|
| Färg | nickel |
| Ytbehandling | förnicklad |
| Material | mässing MS58 |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77772406.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590046226 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77772406.aspx |
|---|
| Material | Mässing |
|---|---|
| Utbyggbar | Ja |
| Max. antal utbyggnadsgrupper | 4 |
| Med termometer | Ja |
| Med avluftning | Ja |
| Avstängningsbara grupper | Ja |
| Med väggfäste | Ja |
| Bredd | 256 mm |
| Höjd | 248 mm |
| Djup | 103 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590046226 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 103 | ||
| Bredd (mm) | 253 | ||
| Höjd (mm) | 161 | ||
| Vikt (kg) | 4 | ||
Mellan |
|||
| Antal i FP | 75 | ||
| GTIN FP | 7331590046233 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 120 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 950 | ||
| Vikt (kg) | 320 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_2435215.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_123_2435215.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_2435215.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00145 v2.pdf |
| RSK-nummer | 2435215 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590046226 |
| Produkt | Minishunt |
| Produktnamn | LK Minishunt M60n |
| Dimension | G20/G15 |
| Storlek | 253x233x161mm (BxDxH) |
| Tryck/Flöde/Temp | 6bar, Kvs=1,1 |
| Effekt/Eldata | pump 230V max 45W |
| Funktion | - |
| Utförande | invändig gänga |
|---|---|
| Färg | nickel |
| Ytbehandling | förnicklad |
| Material | mässing MS58 |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77772406.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590046226 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77772406.aspx |
|---|
| Material | Mässing |
|---|---|
| Utbyggbar | Ja |
| Max. antal utbyggnadsgrupper | 4 |
| Med termometer | Ja |
| Med avluftning | Ja |
| Avstängningsbara grupper | Ja |
| Med väggfäste | Ja |
| Bredd | 256 mm |
| Höjd | 248 mm |
| Djup | 103 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590046226 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 103 | ||
| Bredd (mm) | 253 | ||
| Höjd (mm) | 161 | ||
| Vikt (kg) | 4 | ||
Mellan |
|||
| Antal i FP | 75 | ||
| GTIN FP | 7331590046233 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 120 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 950 | ||
| Vikt (kg) | 320 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_2435215.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_123_2435215.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_2435215.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00145 v2.pdf |
|
|
