Digitalt konfigurerbart push-ställdon – 160/200 N Digitalt konfigurerbara ställdon med ett brett utbud av inställningsmöjligheter ger hög flexibilitet för parameteranpassning på plats. Programmerbar, binär ingång, relä och justerbar maxslaglängd ger nya möjligheter till avancerad hydronisk reglering och injustering.
Digitalt konfigurerbart push-ställdon – 160/200 N Digitalt konfigurerbara ställdon med ett brett utbud av inställningsmöjligheter ger hög flexibilitet för parameteranpassning på plats. Programmerbar, binär ingång, relä och justerbar maxslaglängd ger nya möjligheter till avancerad hydronisk reglering och injustering.
| RSK-nummer | 4808643 |
|---|---|
| Tillverkarens artikelnummer | 322224-10214 |
| GTIN | 5902276883361 |
| Produkt | Ställdon |

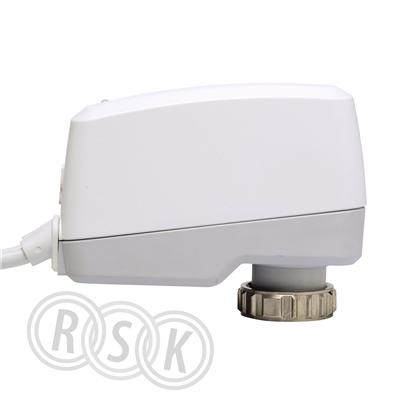

| Produktnamn | TA-Slider 160 Plus |
| Dimension | M30x1,5 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 24VAC Insignal: 0(2)-10 VDC |
| Funktion | modulerande |
| Utförande | med halogenfri kabel (1m) |
|---|---|
| Färg | vit RAL 9016, grå RAL 7047 |
| Ytbehandling | - |
| Material | PC/ABS GF8 |
| Standard | EN 60730 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/st%c3%a4lldon/st%c3%a4lldon/Pages/default.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 322224-10214 |
|---|
| GTIN | 5902276883361 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/st%c3%a4lldon/st%c3%a4lldon/Pages/default.aspx |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 24 V AC/DC |
| Styrsignal | 0-10V |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Ja |
| Reglering split-range | Ja |
| Längd anslutningskabel | 1 m |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | M30x1,5 |
| Med direktmontage toppfläns (ISO 5211) | Nej |
| Återgång vid nollspänning | Nej |
| Spänningslös stängd | Nej |
| Automatisk gångavkänning | Ja |
| Inställbar återkopplingssignal | Ja |
| Hjälpkontakter | Ja |
| Lägesrapportering | Övrigt |
| Hjälpkontakter som tillval | Ja |
| Slutkontakter | Ingen |
| Inställbart arbetsområde | Ja |
| Med mekanisk inställningsindikator | Nej |
| Lämplig för manuell drift | Ja |
| Gångtid | 65 s |
| Potentialfri omkopplingskontakt | Ja |
| Ställkraft | 200 N |
| Slaglängd | 6,5 mm |
| Självjusterande slaglängd | Ja |
| Med säkerhetsfunktion | Ja |
| Kapslingsklass (IP) | IP54 |
| Max. ingång elektrisk effekt | 1 VA |
| Omgivningstemperatur | 0 - 50 °C |
| Höjd | 77 mm |
| Bredd | 45 mm |
| Djup | 102 mm |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | |||
| Bredd (mm) | |||
| Höjd (mm) | |||
| Vikt (kg) | |||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4808634.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4808634.pdf |
