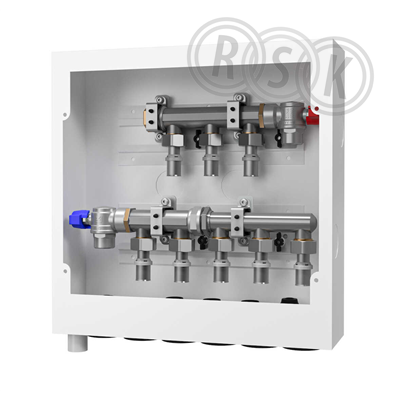

LK Prefabskåp UNI 5/3 mini är ett läckagesäkert prefabricerat fördelarskåp för 5 st kallvattenanslutningar samt 3 st varmvattenanslutningar. Förberett för matning med stam underifrån. Levereras inklusive kulventiler med blått vred för kallvatten resp. rött vred för varmvatten. Kulventilerna har anslutning G20 utv. Euroconus. Levereras komplett med erforderliga skåpsgenomföringar för både matning samt kopplingsledningar. 8 st LK Pressanslutningskoppling AX16xG15 för kopplingsledningar ingår. Samtliga fördelare, kopplingar samt kulventiler är av avzinkningshärdig mässing. Skåpet har vattentät botten med 50 mm hög framkant och godkända enligt NT VVS 129. Skyddspåse att trä över skåpet under byggtiden ingår. För att kunna montera och få plats med dränageröret måste skåpet monteras på min höjd 250 mm från undersida skåpsbotten till färdigt golv. Dränageröret ska monteras med fall. OBS! LK Ram/lucka INB respektive UTV Kopplingsskåp UNI 350x350 beställs separat, passar till LK Prefabskåp UNI 5/3 mini.
LK Prefabskåp UNI 5/3 mini är ett läckagesäkert prefabricerat fördelarskåp för 5 st kallvattenanslutningar samt 3 st varmvattenanslutningar. Förberett för matning med stam underifrån. Levereras inklusive kulventiler med blått vred för kallvatten resp. rött vred för varmvatten. Kulventilerna har anslutning G20 utv. Euroconus. Levereras komplett med erforderliga skåpsgenomföringar för både matning samt kopplingsledningar. 8 st LK Pressanslutningskoppling AX16xG15 för kopplingsledningar ingår. Samtliga fördelare, kopplingar samt kulventiler är av avzinkningshärdig mässing. Skåpet har vattentät botten med 50 mm hög framkant och godkända enligt NT VVS 129. Skyddspåse att trä över skåpet under byggtiden ingår. För att kunna montera och få plats med dränageröret måste skåpet monteras på min höjd 250 mm från undersida skåpsbotten till färdigt golv. Dränageröret ska monteras med fall. OBS! LK Ram/lucka INB respektive UTV Kopplingsskåp UNI 350x350 beställs separat, passar till LK Prefabskåp UNI 5/3 mini.
| RSK-nummer | 1882560 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590055761 |
| Produkt | Fördelarskåp |
| Produktnamn | LK Prefabskåp UNI 5/3 mini |
| Dimension | - |
| Storlek | 350x350x95mm (BxHxD) |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | 5 KV 3 VV med vattentät botten |
|---|---|
| Färg | vit RAL9016 |
| Ytbehandling | lackerad |
| Material | stålplåt |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77790531.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590055761 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77790531.aspx |
|---|
| Material hus/kapsling/stomme | Stål |
|---|---|
| Ytskydd hus/kapsling/stomme | Lackerad |
| Färg hus/kapsling/stomme | Vit |
| RAL-nummer hus/kapsling/stomme | 9016 |
| Med ram för dörr | Nej |
| Med dörr | Nej |
| Bredd | 350 mm |
| Höjd | 350 mm |
| Djup | 95 mm |
| Anpassad för anslutning mot tätskikt | Nej |
| Med vattentät botten | Ja |
| Med rörgenomföringstätning | Nej |
| Med stänkskydd | Ja |
| Med konsoler för fördelare | Ja |
| Med utlopp för läckageindikering | Ja |
| Lämplig för inbyggt/infällt montage | Ja |
| Öppna hål topp | Nej |
| Antal hål topp | 12 |
| Öppna hål sida | Nej |
| Antal hål per sida | 2 |
| Öppna hål botten | Ja |
| Antal hål botten | 12 |
| Med förmonterad fördelare | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590055761 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 360 | ||
| Bredd (mm) | 400 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 5,9 | ||
Mellan |
|||
| Antal i FP | 42 | ||
| GTIN FP | 7331590055778 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 890 | ||
| Vikt (kg) | 273 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_1882560.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_1882560.pdf |
