RSK-nr enhet: ST
Inlagd: 2001-02-08
RSK-nr enhet: ST
För anslutning till LK PE-X och PAL Universalrör X16 eller A16 ska ventilen förses med LK Kopplingsset AX16. Vid förminskning från Cu 15 till mindre koppar dimension ska LK Conex 68 förminskning användas. Levereras förkromad med vred.
För anslutning till LK PE-X och PAL Universalrör X16 eller A16 ska ventilen förses med LK Kopplingsset AX16. Vid förminskning från Cu 15 till mindre koppar dimension ska LK Conex 68 förminskning användas. Levereras förkromad med vred.
| RSK-nummer | 8542027 |
|---|---|
| Tillverkarens artikelnummer | LK230-15x15 |
| GTIN | 7331590006633 |

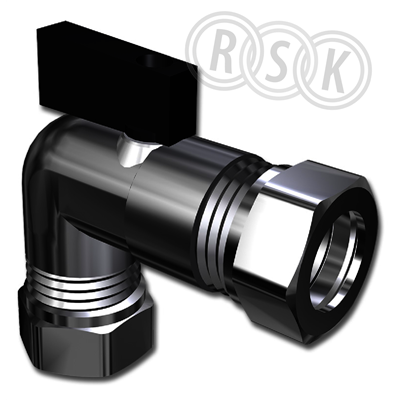

| Produkt | Vinkelkulventil |
| Produktnamn | 230 dy/dy |
| Dimension | Cu15xCu15 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | med vred |
| Utförande | klämring |
|---|---|
| Färg | - |
| Ytbehandling | förkromad |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747044.aspx |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | LK230-15x15 |
|---|
| GTIN | 7331590006633 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747044.aspx |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Material spindel | Mässing |
| Material spindeltätning, primär | NBR (nitrilgummi) |
| Material spindeltätning, sekundär | NBR (nitrilgummi) |
| Dimension anslutning 1 | Övrigt |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Klämring |
| Med koppling anslutning 1 | Ja |
| Dimension anslutning 2 | Övrigt |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Klämring |
| Med koppling anslutning 2 | Ja |
| Tätning | Metalltätande |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Modell/Utförande | Rätvinklad |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
| Brandsäker | Nej |
| Max. differenstryck vid 20°C | 10 bar |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Huskonstruktion | 1-delad |
| Fullt genomlopp | Ja |
| Ventilvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590006633 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 53 | ||
| Bredd (mm) | 28 | ||
| Höjd (mm) | 73 | ||
| Vikt (kg) | 0,196 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 7331590006640 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 170 | ||
| Bredd (mm) | 80 | ||
| Höjd (mm) | 88 | ||
| Vikt (kg) | 1,97 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
