RSK-nr enhet: ST
Inlagd: 2021-04-22
RSK-nr enhet: ST

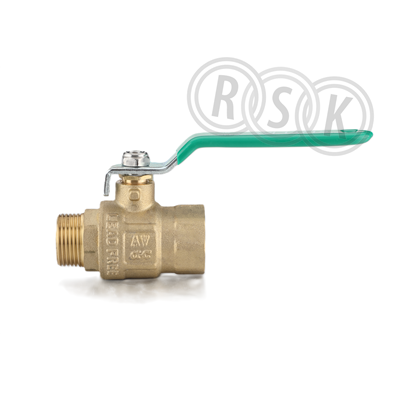

Kulventil med invändig och utvändig gänga. För tappvatten värme/kylsystem, diesel, glykol, neutrala vätskor, andra media som inte angriper i ventilen ingående material. Blyfri mässing <0,10 % blyinnehåll. Fullt genomlopp.
Kulventil med invändig och utvändig gänga. För tappvatten värme/kylsystem, diesel, glykol, neutrala vätskor, andra media som inte angriper i ventilen ingående material. Blyfri mässing <0,10 % blyinnehåll. Fullt genomlopp.
| RSK-nummer | 5495072 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | - |
| Produkt | Kulventil |
| Produktnamn | AVI 1371-S |
| Dimension | G20xR20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25/-20°C-+170°C |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | inv/utvändig gänga, kort hals |
|---|---|
| Färg | gul/grön |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Rostfritt stål |
| Ytskydd kula | Ingen |
| Material spindel | Rostfritt stål |
| Material spindeltätning, primär | PTFE (polytetrafluoreten) |
| Dimension anslutning 1 | Ansl. 20 (3/4") |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | Ansl. 20 (3/4") |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 25 |
| Tryckklass fläns (flänsborrning) | PN 25 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| Medietemperatur (kontinuerlig) | -20 - 170 °C |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Handtag/Spak |
| Huskonstruktion | 2-delad |
| Fullt genomlopp | Ja |
| Ventilvinkel | 0 ° |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 147 | ||
| Bredd (mm) | 39 | ||
| Höjd (mm) | 77 | ||
| Vikt (kg) | 0,363 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | Ladda ner |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | Ladda ner |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_49_5495072.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_5495072.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_5495072.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_49_5495071.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_49_4501838.pdf |
