RSK-nr enhet: ST
Inlagd: 1989-01-19
RSK-nr enhet: ST

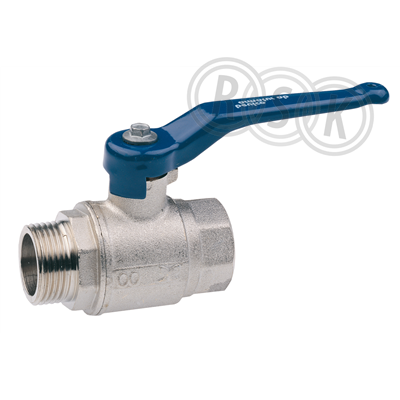

BA 120 Kulventil med fullt genomlopp, invändig x utvändig gänga G25 och handtag.
BA 120 Kulventil med fullt genomlopp, invändig x utvändig gänga G25 och handtag.
RSK-nummer | 4501115 |
---|---|
Tillverkarens artikelnummer | 0412025000 |
GTIN | 7331807029943 |
Produkt | Kulventil |
Produktnamn | BA 120 |
Dimension | G25 |
Storlek | - |
Tryck/Flöde/Temp | PN40 |
Effekt/Eldata | - |
Funktion | - |
Utförande | invändig/utvändig gänga |
---|---|
Färg | grå |
Ytbehandling | förnicklad |
Material | mässing |
Standard | - |
Övrig info | - |
Tillverkarens produktsida | - |
RSK flik | 08 VA-armatur/Stängventiler |
Tillverkarens artikelnummer | 0412025000 |
---|
GTIN | 7331807029943 |
---|
Tillverkarens produktsida | - |
---|
Material hus/kapsling/stomme | Mässing |
---|---|
Materialkvalitet | Mässing CuZn40Pb2 (CW617N) |
Ytskydd hus/kapsling/stomme | Förnicklad |
Material kultätning | PTFE (polytetrafluoreten) |
Material kula | Mässing |
Ytskydd kula | Förkromad |
Material spindel | Mässing |
Material spindeltätning, primär | PTFE (polytetrafluoreten) |
Material spindeltätning, sekundär | PTFE (polytetrafluoreten) |
Dimension anslutning 1 | Ansl. 25 (1") |
Utvändig rördiameter anslutning 1 | 25 mm |
Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
Med koppling anslutning 1 | Nej |
Dimension anslutning 2 | Ansl. 25 (1") |
Utvändig rördiameter anslutning 2 | 25 mm |
Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
Med koppling anslutning 2 | Nej |
Tätning | PTFE (polytetrafluoreten) |
Tryckklass | PN 40 |
Med avtappningsventil | Nej |
Med avtappningsmöjlighet | Nej |
Med backventil | Nej |
Med filter | Nej |
Med termometer | Nej |
Modell/Utförande | Rak |
Med isolerande skal | Nej |
FM-märkt | Nej |
UL-märkt | Nej |
ULC-märkt | Nej |
LPCB-märkt | Nej |
Brandsäker | Nej |
Max. differenstryck vid 20°C | 40 bar |
Medietemperatur (kontinuerlig) | -10 - 100 °C |
Medicinskt ren | Nej |
Fettfri | Nej |
Manövrering | Handtag/Spak |
Huskonstruktion | 1-delad |
Fullt genomlopp | Ja |
Ventilvinkel | 0 ° |
Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | - | ||
Förpackningstyp | Oförpackad | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | 156 | ||
Bredd (mm) | 77 | ||
Höjd (mm) | 47 | ||
Vikt (kg) | 0,54 | ||
Mellan |
|||
Antal i FP | 10 | ||
GTIN FP | - | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | - | ||
Ingående GTIN FP | - | ||
Palltyp | - | ||
Antalet inneliggande GTIN FP | |||
Djup (mm) | 230 | ||
Bredd (mm) | 160 | ||
Höjd (mm) | 120 | ||
Vikt (kg) | 5,4 | ||
Topp |
|||
Antal i FP | 60 | ||
GTIN FP | - | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | - | ||
Ingående GTIN FP | - | ||
Palltyp | - | ||
Antalet inneliggande GTIN FP | |||
Djup (mm) | 380 | ||
Bredd (mm) | 330 | ||
Höjd (mm) | 270 | ||
Vikt (kg) | 32,4 |
Monteringsanvisning | Ladda ner |
---|---|
Snabbguide | - |
Drift & Skötsel | Ladda ner |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | Ladda ner |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | Ladda ner |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | Ladda ner |
Certifikat | - |
Prestandadeklaration (DOP) | - |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_4501115.pdf |
---|---|
Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_4501115.pdf |
Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_4501115.pdf |
Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_29_4501115.pdf |
REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_29_1981232.pdf |
