RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

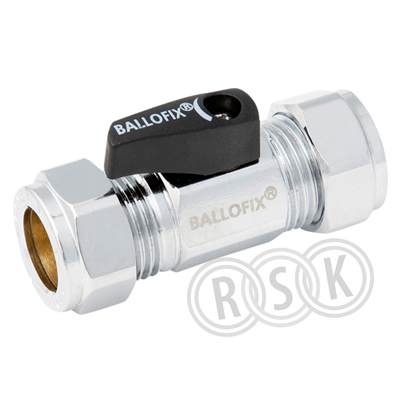

Ballofix® 507 Rak kulventil 12x12, med klämring x klämring förkromad med vred
Ballofix® 507 Rak kulventil 12x12, med klämring x klämring förkromad med vred
| RSK-nummer | 8540726 |
|---|---|
| Tillverkarens artikelnummer | 507-12x12 |
| GTIN | 5708537321975 |
| Produkt | Kulventil |
| Produktnamn | Ballofix 507 med vred |
| Dimension | 12x12 |
| Storlek | - |
| Tryck/Flöde/Temp | 10bar, max temp. +120°C |
| Effekt/Eldata | - |
| Funktion | för tappvatten/värme |
| Utförande | kläm x kläm |
|---|---|
| Färg | grå |
| Ytbehandling | förkromad |
| Material | avzinkningshärdig mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 507-12x12 |
|---|
| GTIN | 5708537321975 |
|---|
| Tillverkarens produktsida | - |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Material kultätning | EPDM (etenpropengummi) |
| Material kula | Mässing |
| Material spindel | Mässing |
| Material spindeltätning, primär | EPDM (etenpropengummi) |
| Dimension anslutning 1 | DN 10 |
| Utvändig rördiameter anslutning 1 | 12 mm |
| Anslutning 1 | Klämring |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 10 |
| Utvändig rördiameter anslutning 2 | 12 mm |
| Anslutning 2 | Klämring |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 10 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Modell/Utförande | Rak |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
| Brandsäker | Nej |
| Manövrering | Handtag/Spak |
| Fullt genomlopp | Nej |
| Längd anslutning 1 | 31 mm |
| Bygglängd anslutning 1 (Z1) | 14 mm |
| Längd anslutning 2 | 27 mm |
| Bygglängd anslutning 2 (Z2) | 10 mm |
| Handtagshöjd | 31 mm |
| Längd handgrepp | 22,4 mm |
Accepterad monteringsanvisning enligt Säker Vatten 2021:1 ID:2417
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 58 | ||
| Bredd (mm) | 20 | ||
| Höjd (mm) | 30 | ||
| Vikt (kg) | 0,13 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 155 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 36 | ||
| Vikt (kg) | 1,35 | ||
Topp |
|||
| Antal i FP | 100 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 163 | ||
| Bredd (mm) | 282 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 13,7 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | Ladda ner |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | Ladda ner |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_8540726.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_560_8540205_gruppfil.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_8540007.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_8540007.pdf |
