RSK-nr enhet: ST

RSK-Nr: 854 03 28

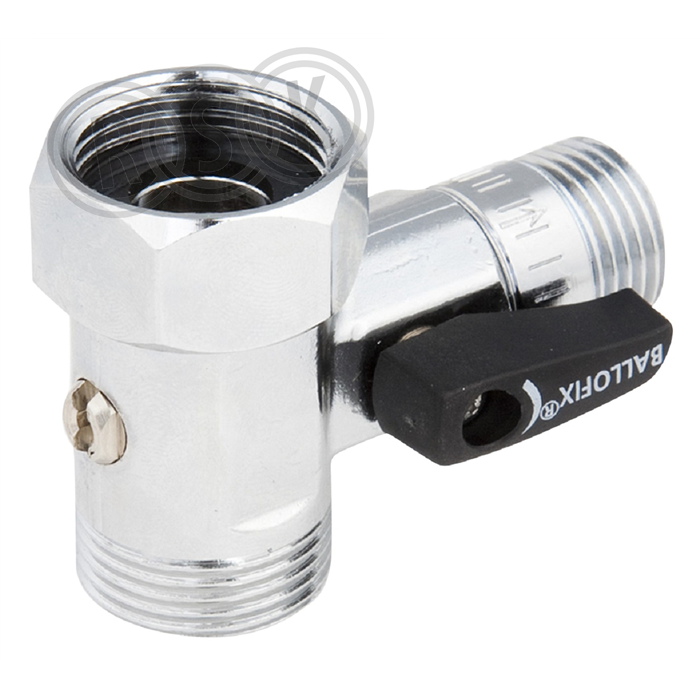

Ballofix T-ventil

T-kulventil

Inlagd: 2015-06-21

RSK-nr enhet: ST

Ballofix® T-ventil med vred och backventil G15 x R20 x R15 löpmutter x 2 utv gänga

Ballofix® T-ventil med vred och backventil G15 x R20 x R15 löpmutter x 2 utv gänga

Märkningar

sakert-vatten

Dokument

Översikt
RSK-nummer8540328
Tillverkarens artikelnummer42101700-226308
GTIN5708537334241
ProduktT-kulventil
ProduktnamnBallofix T-ventil
DimensionG15 x R20 x R15
Storlek-
Tryck/Flöde/Temp10bar, max temp. +120°C
Effekt/Eldata-
Funktionför tappvatten/värme/kyla
Utförandelöpmutter x 2utvändig gänga
Färgkrom
Ytbehandlingförkromad
MaterialAZH-mässing
Standard-
Övrig infomed backventil, vred
Tillverkarens produktsida -
RSK flik08 VA-armatur/Stängventiler
Tillverkarens artikelnummer 42101700-226308
GTIN 5708537334241
Tillverkarens produktsida -
Produktegenskaper

Produktegenskaper

Dimension (Nominell diameter) DN 20
Anslutning 1 Utvändig gänga M, metrisk
Utvändig rördiameter anslutning 2 15,3 mm
Anslutning 2 Övrigt
Tryckklass PN 10
Max. differenstryck vid 20°C 10 bar
Längd anslutning 1 28,1 mm
Bygglängd anslutning 1 (Z1) 19,9 mm
Längd anslutning 2 52,1 mm
Bygglängd anslutning 2 (Z2) 43,1 mm
Längd anslutning 3 22,8 mm
Bygglängd anslutning 3 (Z3) 15,3 mm
Vinkel sida 1 - sida 2 90 °
Vinkel sida 1 - sida 3 90 °
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Oförpackad
Förpackningsfunktion -
Palltyp -
Djup (mm) 52
Bredd (mm) 37
Höjd (mm) 50
Vikt (kg) 0,225
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual -
Konfigurationsanvisning -
Produktblad -
Sortimentskatalog -
Film -
Byggvarudeklaration Ladda ner
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat Ladda ner
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) Ladda ner
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_8540328.pdf
Byggvarudeklaration https://www.rskdatabasen.se/infoDocs/BVD/bvd_560_8540106_gruppfil.pdf
Certifikat https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_8540007.pdf
Miljövarudeklaration ISO14025/EN15804 (EPD) https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_8540007.pdf
