RSK-nr enhet: SATS
Inlagd: 2022-09-12
RSK-nr enhet: SATS

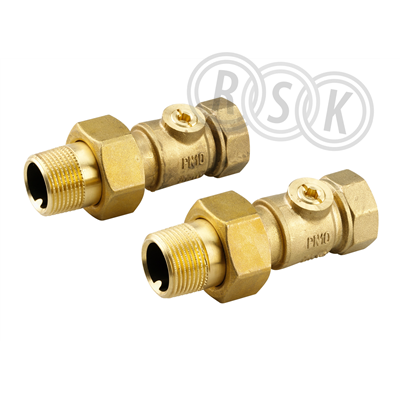

Kopplingar för MTCV DN20 med kulventil. 5 mm insexnyckel för avstängning. Förpackningen innehåller 2 kulventiler för montage på båda sidor om MTCV. Detta ger bra servicemöjligheter under drift.
Kopplingar för MTCV DN20 med kulventil. 5 mm insexnyckel för avstängning. Förpackningen innehåller 2 kulventiler för montage på båda sidor om MTCV. Detta ger bra servicemöjligheter under drift.
| RSK-nummer | 5356010 |
|---|---|
| Tillverkarens artikelnummer | 003Z1038 |
| GTIN | 5702424066260 |
| Produkt | Kulventilsats |
| Produktnamn | Kulventil 2 st. MTCV DN20 |
| Dimension | DN20 |
| Storlek | DN20 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | kulventilset |
| Utförande | G 3/4 x Rp 3/4 |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | lågblyad |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z1038 |
|---|
| GTIN | 5702424066260 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension anslutning 1 | DN 20 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | DN 20 |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 10 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| Medietemperatur (kontinuerlig) | 0 - 100 °C |
| Medicinskt ren | Nej |
| Manövrering | Nyckel |
| Bygglängd anslutning 1 (Z1) | 75 mm |
| Ventilvinkel | 90 ° |
| Nyckelvidd | 5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 2 | ||
| GTIN FP | 5702424066260 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 89 | ||
| Bredd (mm) | 66 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,61 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5356010.pdf |
|---|---|
| RSK-nummer | 5356010 |
|---|---|
| Tillverkarens artikelnummer | 003Z1038 |
| GTIN | 5702424066260 |
| Produkt | Kulventilsats |
| Produktnamn | Kulventil 2 st. MTCV DN20 |
| Dimension | DN20 |
| Storlek | DN20 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | kulventilset |
| Utförande | G 3/4 x Rp 3/4 |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | lågblyad |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z1038 |
|---|
| GTIN | 5702424066260 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension anslutning 1 | DN 20 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | DN 20 |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 10 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| Medietemperatur (kontinuerlig) | 0 - 100 °C |
| Medicinskt ren | Nej |
| Manövrering | Nyckel |
| Bygglängd anslutning 1 (Z1) | 75 mm |
| Ventilvinkel | 90 ° |
| Nyckelvidd | 5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 2 | ||
| GTIN FP | 5702424066260 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 89 | ||
| Bredd (mm) | 66 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,61 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5356010.pdf |
|---|---|
|
|
