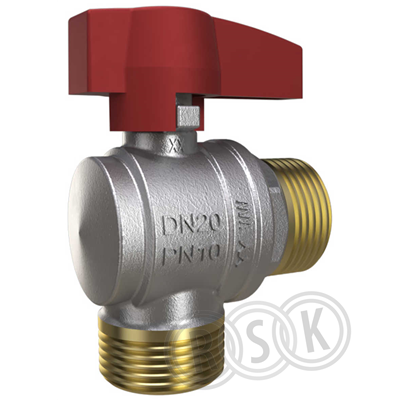

Avstängningsventil i avzinkningshärdig mässing med två G20-gängor utvändiga EuroCone för användning mot fördelare UNI. Kan enkelt kompletteras med LK PressPex Pressanslutningskoppling RSK 187 66 06 samt 187 66 07 eller LK Anslutningskoppling RSK 241 72 98 samt 187 58 90. Samt anslutas mot LK PressPex T-koppling med inv lekande mutter på avsticket. 1882316, 1882317, 1882318. 1888507, 1888508, 1888509, 1888511.
Avstängningsventil i avzinkningshärdig mässing med två G20-gängor utvändiga EuroCone för användning mot fördelare UNI. Kan enkelt kompletteras med LK PressPex Pressanslutningskoppling RSK 187 66 06 samt 187 66 07 eller LK Anslutningskoppling RSK 241 72 98 samt 187 58 90. Samt anslutas mot LK PressPex T-koppling med inv lekande mutter på avsticket. 1882316, 1882317, 1882318. 1888507, 1888508, 1888509, 1888511.
| RSK-nummer | 4810040 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590060451 |
| Produkt | Kulventil |
| Produktnamn | LK Kulventil 704 R |
| Dimension | GE20 x GE20 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | rött vred |
| Utförande | vinkel GE20 x GE20 |
|---|---|
| Färg | röd/nickel |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | GE=Eurokonus |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77796053.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590060451 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77796053.aspx |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd hus/kapsling/stomme | Förnicklad |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Material spindel | Mässing |
| Dimension anslutning 1 | Ansl. 20 (3/4") |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | Ansl. 20 (3/4") |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 10 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rätvinklad |
| Med isolerande skal | Nej |
| Max. differenstryck vid 20°C | 10 bar |
| Medietemperatur (kontinuerlig) | -20 - 70 °C |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Vred |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590060451 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 35 | ||
| Bredd (mm) | 36 | ||
| Höjd (mm) | 80 | ||
| Vikt (kg) | 0,25 | ||
Mellan |
|||
| Antal i FP | 32 | ||
| GTIN FP | 7331590062684 | ||
| Förpackningstyp | Ask | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 300 | ||
| Bredd (mm) | 190 | ||
| Höjd (mm) | 160 | ||
| Vikt (kg) | 8 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | Ladda ner |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_4810040.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00339 v1.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000857.pdf |
