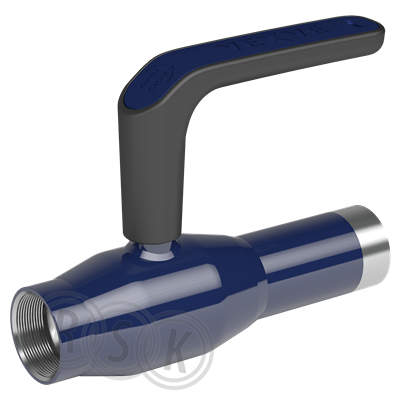

Vexve X kulventiler är konstruerade för optimal avstängning av både fjärrvärmenät och fastighetssystem för värme och kyla
Vexve X kulventiler är konstruerade för optimal avstängning av både fjärrvärmenät och fastighetssystem för värme och kyla
| RSK-nummer | 5495152 |
|---|---|
| Tillverkarens artikelnummer | 101010X |
| GTIN | 6415837556769 |
| Produkt | Kulventil |
| Produktnamn | Vexve X serien |
| Dimension | 17,2mm / R10 |
| Storlek | - |
| Tryck/Flöde/Temp | PN40 |
| Effekt/Eldata | - |
| Funktion | avstängningsventil |
| Utförande | med invändig gänga/svetsända |
|---|---|
| Färg | blå |
| Ytbehandling | målad |
| Material | stål, P235GH |
| Standard | ISO3834-2 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.vexve.com/sv/produkter/product/vexve/x-stalkulventiler/10-50/invandiga-gangor-svetsning-en-din/reducerat-genomlopp/med-handtag/x-serien |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 101010X |
|---|
| GTIN | 6415837556769 |
|---|
| Tillverkarens produktsida | https://www.vexve.com/sv/produkter/product/vexve/x-stalkulventiler/10-50/invandiga-gangor-svetsning-en-din/reducerat-genomlopp/med-handtag/x-serien |
|---|
| Material hus/kapsling/stomme | Stål |
|---|---|
| Materialkvalitet | Övrigt |
| Ytskydd hus/kapsling/stomme | Grundfärg (Primer) |
| Material kultätning | Övrigt |
| Material kula | Rostfritt stål |
| Ytskydd kula | Förkromad |
| Material spindel | Rostfritt stål |
| Material spindeltätning, primär | FPM/FKM (fluorgummi) |
| Dimension anslutning 1 | DN 10 |
| Utvändig rördiameter anslutning 1 | 17,2 mm |
| Anslutning 1 | Svetsände |
| Dimension anslutning 2 | 3/8" (10) |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 40 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| Medietemperatur (kontinuerlig) | -30 - 200 °C |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Handtag/Spak |
| Huskonstruktion | 1-delad |
| Fullt genomlopp | Nej |
| Handtagshöjd | 102 mm |
| Längd handgrepp | 130 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 34 | ||
| Bredd (mm) | 153 | ||
| Höjd (mm) | 136 | ||
| Vikt (kg) | 0,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_484_5495152.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_484_5495152.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_484_5495152.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001621.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_484_5495152.pdf |
