RSK-nr enhet: ST
Inlagd: 1986-11-12
RSK-nr enhet: ST

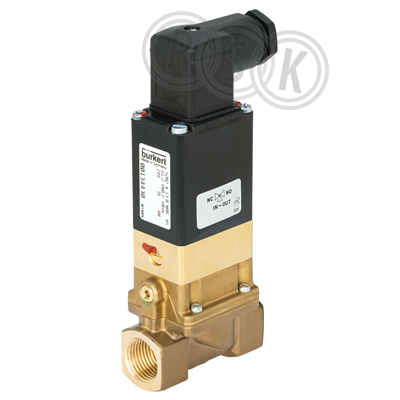

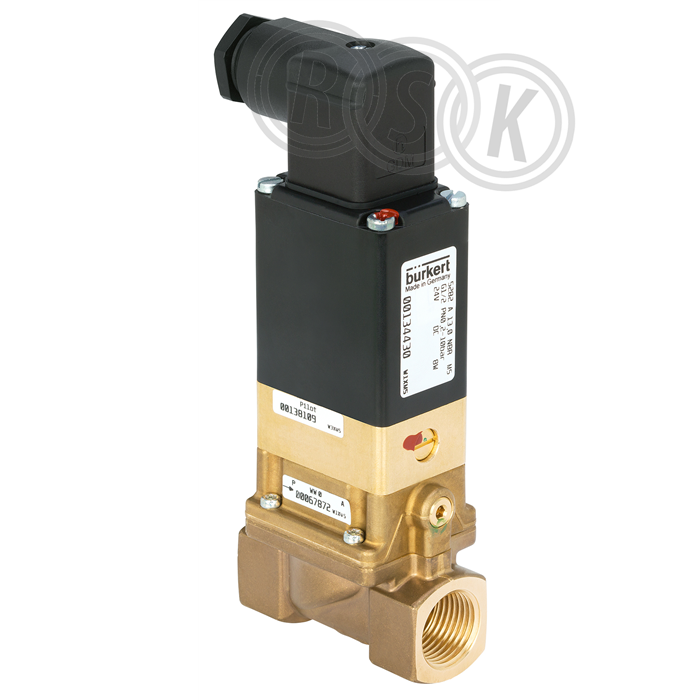

Ventiltyp 5282 är en servostyrd magnetventil. För att ventilen ska fungera korrekt behövs alltid ett minimidifferenstryck. Det finns olika membranmaterial och verkningssätt att välja bland, beroende på användningsområdet. Standardventilhuset i mässing uppfyller alla europeiska krav för dricksvatten. Vårt utbud av ventilhus kompletteras av utföranden i rostfritt stål och gjutjärn. 3/2-vägs pilotventilens verkningssätt kan ställas om från NC till NO genom att pilotventilen vrids på armaturen. Magnetspolarna tätas med epoxi med hög kemisk beständighet. För idrifttagning och test är ventilen 5282 utrustad med en manuell manövreringsfunktion. I kombination med en stickkontakt enligt DIN EN 175301-803 form A uppfyller ventilerna IP65.
Ventiltyp 5282 är en servostyrd magnetventil. För att ventilen ska fungera korrekt behövs alltid ett minimidifferenstryck. Det finns olika membranmaterial och verkningssätt att välja bland, beroende på användningsområdet. Standardventilhuset i mässing uppfyller alla europeiska krav för dricksvatten. Vårt utbud av ventilhus kompletteras av utföranden i rostfritt stål och gjutjärn. 3/2-vägs pilotventilens verkningssätt kan ställas om från NC till NO genom att pilotventilen vrids på armaturen. Magnetspolarna tätas med epoxi med hög kemisk beständighet. För idrifttagning och test är ventilen 5282 utrustad med en manuell manövreringsfunktion. I kombination med en stickkontakt enligt DIN EN 175301-803 form A uppfyller ventilerna IP65.
| RSK-nummer | 5410023 |
|---|---|
| Tillverkarens artikelnummer | 00134433 |
| GTIN | - |
| Produkt | Magnetventil |
| Produktnamn | 5282 |
| Dimension | DN13/G15 |
| Storlek | - |
| Tryck/Flöde/Temp | 0,2-10 bar |
| Effekt/Eldata | 230/50-60Hz 8 watt |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 00134433 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd | Obehandlad |
| Material tätning | NBR (nitrilgummi) |
| Dimension (Nominell diameter) | DN 15 |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Ventilgenomlopp | 13 mm |
| Max. tryckskillnad för AC modell | 10 bar |
| Max. tryckskillnad för DC modell | 10 bar |
| Min. differenstryck | 0,2 bar |
| Max. differenstryck luft/gaser | 10 bar |
| Max. differenstryck vatten/vätskor | 10 bar |
| Medietemperatur (kontinuerlig) | 0 - 80 °C |
| Max. omgivningstemperatur | 55 °C |
| Nödhandmanövrering | Tryckknapp. |
| Elanslutning | Kontakt EN 175301-803 typ A |
| Anslutningsspänning | 230 V |
| Spänningstyp | AC |
| Frekvensområde inspänning | 50 - 60 Hz |
| Spänningsfri öppen | Nej |
| Inkopplingstid | 100 % |
| Kapslingsklass (IP) | IP65 |
| Explosionsskydd | Ingen |
| Kvs-värde | 4 |
| Längd anslutning 1 | 65 mm |
| Höjd | 124 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | Skyddad | ||
| Palltyp | - | ||
| Djup (mm) | 143 | ||
| Bredd (mm) | 90 | ||
| Höjd (mm) | 47 | ||
| Vikt (kg) | 0,1 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | Ladda ner |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_274_5410023.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_274_5410023.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_274_4405000.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_274_5410023.pdf |
