RSK-nr enhet: ST
Inlagd: 2013-03-13
RSK-nr enhet: ST

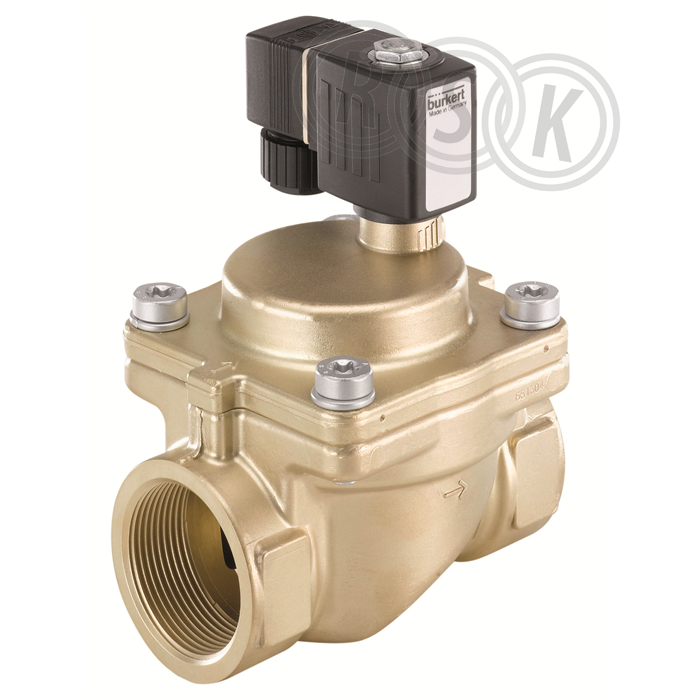

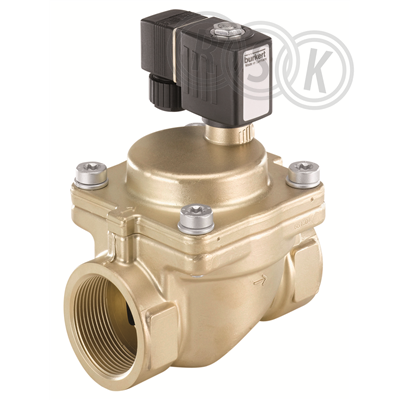

6281 är en servostyrd magnetventil. För att ventilen ska fungera korrekt behövs alltid ett minimidifferenstryck. Beroende på applikationen finns olika membranmaterial och arbetssätt till förfogande. I standardutförande uppfyller mässingskroppen alla europeiska krav för dricksvatten. För ytterligare marknader finns avzinkningshärdig mässing till förfogande. Ventilhus finns i mässing eller rostfritt stål, magnetspolarna är ingjutna i Polyamid eller Epoxi med hög kemisk beständighet. För reducering av energibehovet kan alla spolar levereras med elektronisk effektreducering. I kombination med ett kabelhuvud enligt DIN EN 17301-803 form A uppfyller ventilerna IP65.
6281 är en servostyrd magnetventil. För att ventilen ska fungera korrekt behövs alltid ett minimidifferenstryck. Beroende på applikationen finns olika membranmaterial och arbetssätt till förfogande. I standardutförande uppfyller mässingskroppen alla europeiska krav för dricksvatten. För ytterligare marknader finns avzinkningshärdig mässing till förfogande. Ventilhus finns i mässing eller rostfritt stål, magnetspolarna är ingjutna i Polyamid eller Epoxi med hög kemisk beständighet. För reducering av energibehovet kan alla spolar levereras med elektronisk effektreducering. I kombination med ett kabelhuvud enligt DIN EN 17301-803 form A uppfyller ventilerna IP65.
| RSK-nummer | 5410165 |
|---|---|
| Tillverkarens artikelnummer | 221863 |
| GTIN | - |
| Produkt | Magnetventil |
| Produktnamn | 6281 |
| Dimension | G40 (DN40) |
| Storlek | - |
| Tryck/Flöde/Temp | 0,2-16bar |
| Effekt/Eldata | 24V 50-60Hz 8W |
| Funktion | 2/2-läges normalt stängd |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing/svart |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://www.burkert.se/SVE/search.php?type=6281&SearchText=6281 |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 221863 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://www.burkert.se/SVE/search.php?type=6281&SearchText=6281 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd | Obehandlad |
| Material tätning | NBR (nitrilgummi) |
| Dimension (Nominell diameter) | DN 40 |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Ventilgenomlopp | 40 mm |
| Max. tryckskillnad för AC modell | 16 bar |
| Max. tryckskillnad för DC modell | 16 bar |
| Min. differenstryck | 0,2 bar |
| Max. differenstryck luft/gaser | 16 bar |
| Max. differenstryck vatten/vätskor | 16 bar |
| Medietemperatur (kontinuerlig) | -10 - 80 °C |
| Max. omgivningstemperatur | 55 °C |
| Nödhandmanövrering | Ingen |
| Elanslutning | Kontakt EN 175301-803 typ A |
| Anslutningsspänning | 24 V |
| Spänningstyp | AC |
| Frekvensområde inspänning | 50 - 60 Hz |
| Spänningsfri öppen | Nej |
| Inkopplingstid | 100 % |
| Kapslingsklass (IP) | IP65 |
| Explosionsskydd | Ingen |
| Längd anslutning 1 | 126 mm |
| Höjd | 156 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 128 | ||
| Bredd (mm) | 184 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 2,65 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_274_4405000.pdf |
|---|---|
