Avaktiverad 2022-10-28
Inlagd: 2021-05-18
RSK-nr enhet: ST

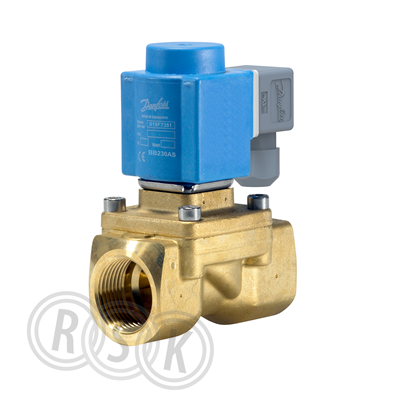

Danfoss 2/2-vägs tvångsservostyrd magnetventil för cirkulerande system. Media vatten, lågtrycksånga (max 4 bar). Medietemperatur -30- +120°C (140°C), differenstryck 0-1000 kPa, strömlöst stängd. Levereras komplett med spole och kabelhuvud.
Danfoss 2/2-vägs tvångsservostyrd magnetventil för cirkulerande system. Media vatten, lågtrycksånga (max 4 bar). Medietemperatur -30- +120°C (140°C), differenstryck 0-1000 kPa, strömlöst stängd. Levereras komplett med spole och kabelhuvud.
RSK-nummer | 4894310 |
---|---|
Tillverkarens artikelnummer | 032U161416 |
GTIN | 5702423187065 |
Produkt | Magnetventil |
Produktnamn | EV250B18BD |
Dimension | DN20 |
Storlek | - |
Tryck/Flöde/Temp | - |
Effekt/Eldata | 24V/50 |
Funktion | 24V AC |
Utförande | kvs 6 inkl. spole |
---|---|
Färg | mässing |
Ytbehandling | - |
Material | mässing |
Standard | - |
Övrig info | - |
Tillverkarens produktsida | - |
RSK flik | 08 VA-armatur/Stängventiler |
Tillverkarens artikelnummer | 032U161416 |
---|
GTIN | 5702423187065 |
---|
Tillverkarens produktsida | - |
---|
Material hus/kapsling/stomme | Mässing |
---|---|
Ytskydd | Obehandlad |
Material tätning | EPDM (etenpropengummi) |
Dimension (Nominell diameter) | DN 20 |
Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
Min. differenstryck | 0 bar |
Max. differenstryck vatten/vätskor | 16 bar |
Max. omgivningstemperatur | 80 °C |
Modell/Utförande | Rak |
Anslutningsspänning | 24 V |
Spänningstyp | AC |
Spänningsfri öppen | Nej |
Kapslingsklass (IP) | IP67 |
Kvs-värde | 6 |
Längd anslutning 1 | 90 mm |
Höjd | 116 mm |
{{approval.ApprovalName}}
|
---|
Bas |
|||
---|---|---|---|
Antal i FP | 1 | ||
GTIN FP | 5702423187065 | ||
Förpackningstyp | Låda | ||
Förpackningsfunktion | - | ||
Palltyp | - | ||
Djup (mm) | 137 | ||
Bredd (mm) | 126 | ||
Höjd (mm) | 75 | ||
Vikt (kg) | 1,152 |
Monteringsanvisning | - |
---|---|
Snabbguide | - |
Drift & Skötsel | Ladda ner |
Tillverkarens garantiåtagande | - |
Manual | - |
Konfigurationsanvisning | - |
Produktblad | Ladda ner |
Sortimentskatalog | - |
Film | - |
Byggvarudeklaration | Ladda ner |
InstallationsBVD | - |
Säkerhetsdatablad | - |
Säkerhetsinstruktion | - |
REACH-informationsblad | Ladda ner |
Certifikat | - |
Prestandadeklaration (DOP) | Ladda ner |
EU-försäkran (DoC) | - |
Energimärkningsetikett | - |
Energimärkningsetikett (PNG) | - |
Nästlad energimärkningsetikett | - |
Produktblad energimärkning | - |
Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
Ritning | - |
Reservdelslista | - |
Roterande bild | - |
Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_22_4528081_gruppfil.pdf |
---|---|
Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_22_4528125_gruppfil.pdf |
Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_4528171_gruppfil.pdf |
REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/cedkl_22_4528176.pdf |
