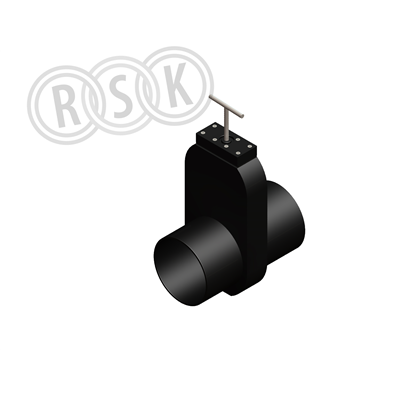

WaGate SVL avstängningsventil används för att stänga av eller kontrollera vätskor i rörsystemet. För ensidigt vattentryck upp till 2 bar. Användning: spill-, dag-, och processvatten samt slam i lätt flytande form. Ventilen är konstruerad för fullt genomlopp och med en självrensande ficka - för total stängning av stålspaden. Ventilens topp kan demonteras för översyn. O-ringen mot stålspaden kan bytas i större dimensioner.
WaGate SVL avstängningsventil används för att stänga av eller kontrollera vätskor i rörsystemet. För ensidigt vattentryck upp till 2 bar. Användning: spill-, dag-, och processvatten samt slam i lätt flytande form. Ventilen är konstruerad för fullt genomlopp och med en självrensande ficka - för total stängning av stålspaden. Ventilens topp kan demonteras för översyn. O-ringen mot stålspaden kan bytas i större dimensioner.
| RSK-nummer | 4255805 |
|---|---|
| Tillverkarens artikelnummer | V13076110 |
| GTIN | - |
| Produkt | Skjutspjällsventil |
| Produktnamn | WaGate Ventil SVL DN/OD 110 |
| Dimension | DN110 |
| Storlek | - |
| Tryck/Flöde/Temp | 2bar, maxtemp +80°C |
| Effekt/Eldata | - |
| Funktion | för avlopps-/processvatten |
| Utförande | - |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | PE/syrafast stål/EPDM/NBR |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://wapro.com/sv/produkter/wagate-avstangningsventiler#modeller |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | V13076110 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://wapro.com/sv/produkter/wagate-avstangningsventiler#modeller |
|---|
| Material hus/kapsling/stomme | HDPE (högdensitetspolyeten/PE-H) |
|---|---|
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 100 |
| Utvändig rördiameter alla anslutningar | 110 mm |
| Anslutning | Övrigt |
| Spjälltyp | Platta/Skiva |
| Material spjällblad | Rostfritt stål |
| Ensidigt tätande | Ja |
| Manövrering | Vred |
| Stigande spindel och/eller ratt | Nej |
| Material spindel | Rostfritt stål |
| Tätning | EPDM (etenpropengummi) |
| Max. tryck spjällblad | 2 bar |
| Bygglängd | 343 mm |
| Max. differenstryck vid 20°C | 2 bar |
| Längd anslutning 1 | 174 mm |
| Längd anslutning 2 | 169 mm |
| Bredd | 192 mm |
| Höjd | 402 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Krympfilm | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 343 | ||
| Bredd (mm) | 192 | ||
| Höjd (mm) | 402 | ||
| Vikt (kg) | 4,7 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | Ladda ner |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_700_4255805.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_700_4255805.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_700_4255805.pdf |
