RSK-nr enhet: ST

RSK-Nr: 425 58 17

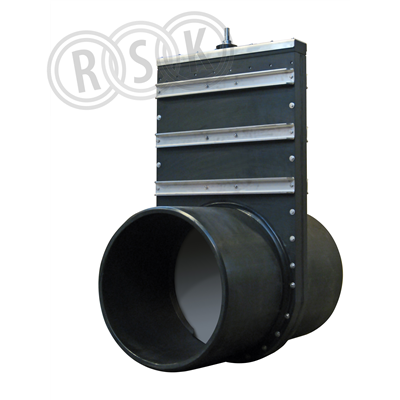

WaGate Ventil SVM-TG DN/OD 400

Skjutspjällsventil

Inlagd: 2013-12-09

RSK-nr enhet: ST

WaGate SVM-TG avstängningsventil används för att stänga av eller kontrollera vätskor i rörsystemet. För ensidigt vattentryck. Användning: spill-, dag- och processvatten samt slam i lätt flytande form. Ventilen är konstruerad för fullt genomlopp och med en självrensande ficka - för total stängning av ventilspaden. Ventilens topp kan demonteras för översyn. O-ringen mot stålspaden kan bytas.

WaGate SVM-TG avstängningsventil används för att stänga av eller kontrollera vätskor i rörsystemet. För ensidigt vattentryck. Användning: spill-, dag- och processvatten samt slam i lätt flytande form. Ventilen är konstruerad för fullt genomlopp och med en självrensande ficka - för total stängning av ventilspaden. Ventilens topp kan demonteras för översyn. O-ringen mot stålspaden kan bytas.

Märkningar

Dokument

Översikt
RSK-nummer4255817
Tillverkarens artikelnummerV70076400
GTIN-
ProduktSkjutspjällsventil
ProduktnamnWaGate Ventil SVM-TG DN/OD 400
DimensionDN400
Storlek-
Tryck/Flöde/Temp2bar
Effekt/Eldata-
Funktionför avlopps-/processvatten
Utförande-
Färgsvart
Ytbehandling-
MaterialPE/syrafast stål/EPDM/NBR
Standard-
Övrig info-
Tillverkarens produktsida https://wapro.com/sv/produkter/wagate-avstangningsventiler
RSK flik08 VA-armatur/Stängventiler
Tillverkarens artikelnummer V70076400
GTIN -
Tillverkarens produktsida https://wapro.com/sv/produkter/wagate-avstangningsventiler
Produktegenskaper

Produktegenskaper

Material hus/kapsling/stomme HDPE (högdensitetspolyeten/PE-H)
Materialkvalitet hus/kapsling/stomme Syrafast stål 316 (1.4401)
Dimension (Nominell diameter) DN 400
Utvändig rördiameter alla anslutningar 400 mm
Anslutning Övrigt
Material spjällblad Rostfritt stål
Ensidigt tätande Ja
Manövrering Handratt
Stigande spindel och/eller ratt Nej
Material spindel Rostfritt stål
Tätning EPDM (etenpropengummi)
Max. tryck spjällblad 2 bar
Bygglängd 796 mm
Max. differenstryck vid 20°C 2 bar
Medietemperatur (kontinuerlig) -50 - 80 °C
Längd anslutning 1 388 mm
Längd anslutning 2 408 mm
Bredd 486 mm
Höjd 1032 mm
Märkningar
{{approval.ApprovalName}}
Visa historik Dölj historik
  • * {{history.DateString}} {{history.HistoryText}}
Förpackningsinformation

Bas
Antal i FP 1
GTIN FP -
Förpackningstyp Krympfilm
Förpackningsfunktion -
Palltyp -
Djup (mm) 846
Bredd (mm) 476
Höjd (mm) 1015
Vikt (kg) 60
Dokument

Dokumentlänkar

Monteringsanvisning Ladda ner
Snabbguide -
Drift & Skötsel -
Tillverkarens garantiåtagande -
Manual Ladda ner
Konfigurationsanvisning -
Produktblad Ladda ner
Sortimentskatalog -
Film -
Byggvarudeklaration -
InstallationsBVD -
Säkerhetsdatablad -
Säkerhetsinstruktion -
REACH-informationsblad -
Certifikat -
Prestandadeklaration (DOP) -
EU-försäkran (DoC) -
Energimärkningsetikett -
Energimärkningsetikett (PNG) -
Nästlad energimärkningsetikett -
Produktblad energimärkning -
Miljövarudeklaration ISO14025/EN15804 (EPD) -
Ritning -
Reservdelslista -
Roterande bild -
Monteringsanvisning https://www.rskdatabasen.se/infoDocs/MONT/MONT_700_4255817.pdf
Manual https://www.rskdatabasen.se/infoDocs/MAN/MAN_700_4255817.pdf
Produktblad https://www.rskdatabasen.se/infoDocs/PROD/PROD_700_4255817.pdf
