RSK-nr enhet: ST
Inlagd: 1991-07-03
RSK-nr enhet: ST

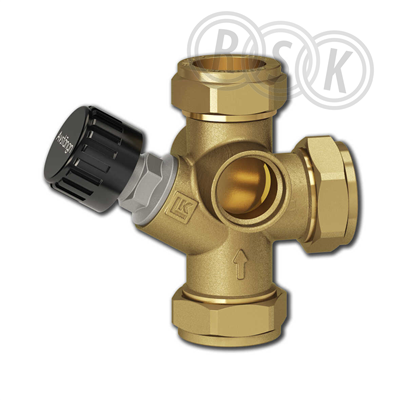

LK 508 HydroFill är en kombinationsventil för varmvattenberedning. Ventilhuset har avstängning mot inkommande kallvatten och integrerad backventil som förhindrar återströmning av varmvatten till inkommande kallvattenrör. Ventilhuset har två anslutningar med invändig gänga G ½” för montage av säkerhets-, vakuum- eller påfyllningsventil. Pilar på ventilhuset anger flödesriktning. Max. arbetstryck: 1,0 MPa (10 bar) Öppningstryck backventil: 5 kPa
LK 508 HydroFill är en kombinationsventil för varmvattenberedning. Ventilhuset har avstängning mot inkommande kallvatten och integrerad backventil som förhindrar återströmning av varmvatten till inkommande kallvattenrör. Ventilhuset har två anslutningar med invändig gänga G ½” för montage av säkerhets-, vakuum- eller påfyllningsventil. Pilar på ventilhuset anger flödesriktning. Max. arbetstryck: 1,0 MPa (10 bar) Öppningstryck backventil: 5 kPa
| RSK-nummer | 4311731 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590009900 |
| Produkt | Ventilrör |
| Produktnamn | LK 508 Ventilrör |
| Dimension | 22mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | gul |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747340.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590009900 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747340.aspx |
|---|
| Ytskydd | Obehandlad |
|---|---|
| Utvändig rördiameter alla anslutningar | 22 mm |
| Anslutning | Klämring |
| Utförandeform | Utan blandningsventil |
| Tryckklass | PN 10 |
| Med kopplingar | Ja |
| Med klämringskoppling | Nej |
| Utbytbar backventil | Nej |
| Med vattenlås | Nej |
| Stoppventil | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590045878 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 150 | ||
| Bredd (mm) | 150 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,4 | ||
Mellan |
|||
| Antal i FP | 24 | ||
| GTIN FP | 7331590045885 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 300 | ||
| Bredd (mm) | 240 | ||
| Höjd (mm) | 150 | ||
| Vikt (kg) | 20 | ||
| Monteringsanvisning | Ladda ner |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | Ladda ner |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_4311731.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_4311731.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00105 v2.pdf |
